| 硬體規格 |
型號 |
AGP3750-T1-AF |
AGP3750-T1-D24 |
| 額定電壓 |
AC100V~AC240V |
DC24V |
顯示類型 |
TFT彩色LCD |
螢幕色彩 |
65,536色(無閃爍)/16,384色(3種閃爍速度) *1 |
背光燈 |
冷陰極管(可更換) |
螢幕解析度 |
1024x768畫素(XGA) |
螢幕顯示範圍 |
306.2mmx230.1mm |
亮度調整 |
8種亮度(透過螢幕觸控功能調整) |
語言字型 |
日文：6,962種(包含607種非漢字在內的JIS第1、第2標準)
ANK：158種 *2 |
文字
組成 |
字型大小 |
標準字型：8x8、8x16、16x16及32x32點字型
線條字型：6~127點字型(全形字型：12~254點字型) |
字型放大率 |
標準字型：寬度可達1~8倍；高度可達1~8倍 *3 |
顯示的
文字數 |
1/4英數文字
(8x8點) |
128字x96列 |
半形英數文字
(8x16點) |
128字x48列 |
漢字(16x16點) |
64字x48列 |
漢字(32x32點) |
32字x24列 |
記憶體 |
內部記憶 |
8MB FLASH FEPROM *4 |
資料備份 |
320KB SRAM(要資料備份時需使用離電池) *5 |
觸控
螢幕 |
類型 |
類比式電阻薄膜 |
解析度 |
1024x1024 |
記憶體
控制方式 |
變數區 |
64KB SRAM(要維持變數時需使用離電池) *5 |
程式區 |
132KB FLASH FEPROM(等於15,000Step) *6 |
介面 |
串列通信(COM1) |
RS-232C/422/485 *7
資料長度：7或8位元、停止位元：1或2位元
檢查位元：無/偶數/奇數、傳輸速率：2,400bps~115.2kbps
接頭形狀：D-Sub 9pin(公) |
串列通信(COM2) |
RS-422/485
資料長度：7或8位元、停止位元：1或2位元
檢查位元：無/偶數/奇數
傳輸速率：2,400bps~115.2kbps(RS-422/485)、187.5kbps(MPI)
接頭形狀：D-Sub 9pin(母) |
乙太網路介面 |
IEEE802.3u、10BASE-T/100BASE-TX
接頭形狀：Module
Jack(RJ-45) |
擴充模組介面1 *8 |
安裝通信模組用x1 |
擴充模組介面2 *8 |
安裝影像輸入模組用x1 |
USB介面 |
USB1.1、接頭形狀：TYPE-Ax2 *9 |
CF卡介面 |
CF卡插槽、接頭形狀：TYPE-IIx1 |
聲音輸出 |
揚聲器輸出70mW(額定負載：8Ω、頻率：1kHz)
接頭形狀：Two Piece型端子台(與AUX共用) |
| 輔助輸入/輸出 (AUX ) |
[AUX 輸出]警報輸出x1、RUN 輸出x1、蜂鳴器輸出x1
額定電壓：DC24V、最大額定電流：50mA
[AUX 輸出]外部Reset輸入x1
輸入電壓：DC24V、輸入電流：6mA
操作電壓：(ON時)DC9V以上；(OFF時)DC2.5V以下
接頭形狀：Two Piece型端子台 |
功能擴充記憶體 |
安裝於功能擴充記憶體介面蓋子內 |
影像輸入 |
NTSC：59.9Hz、PAL：50Hz、SECAM：50Hz
接頭形狀：RCA75Ω |
聲音輸入 |
MIC輸入/LINE輸入(軟體切換式)、接頭：MINI-JACKΦ3.5 |
|
| 一般規格 |
一般規格 |
AGP3750-T1-AF |
AGP3750-T1-D24 |
船舶規格 |
— |
ABS、BV、DNV、GL、LR、RINA |
額定電壓範圍 |
AC85V~AC265V |
DC19.2V~DC28.8V |
額定週波數 |
50/60Hz |
— |
允許壓降 |
短於一週期
(但瞬間斷電時間須大於1秒) |
10ms以內 |
消耗功率 |
AC100V 1.1A以下
AC240V 0.7A以下 |
50W以下 |
絕緣耐力 |
每分鐘AC1,500V 20mA
(充電部端子與FG端子間) |
每分鐘AC1,000V 20mA
(充電部端子與FG端子間) |
絕緣阻抗 |
DC500V 10MΩ以上(充電部端子與FG端子間) |
使用環境溫度 |
0oC~+50oC *11 |
保存環境溫度 |
-20oC~+60oC |
使用環境濕度 |
10~90%RH(非結露環境、最大濕球溫度39oC以下) |
保存環境濕度 |
10~90%RH(非結露環境、最大濕球溫度39oC以下) |
污染等級 |
污染等級2 |
腐蝕性氣體 |
非腐蝕性氣體的環境 |
氣壓耐力
(GP操作高度) |
800~1,114hPa(海拔2,000公尺以下) |
耐震動 |
準用JIS B 3502、IEC/EN61131-2規定
5~9Hz單側震動幅度3.5mm、9~150Hz固定加速9.8m/s2
X、Y、Z各方向10次(100分鐘間) |
耐雜訊 |
雜訊電壓：1,500Vp-p
脈衝寬度：1μs
上升時間：1ns *12 |
雜訊電壓：1,000Vp-p
脈衝寬度：1μs
上升時間：1ns *12 |
抗靜電力 |
接觸放電法6kV(IEC/EN61000-4-2第三級) |
接地 |
保護接地：D種接地(SG-FG共通) |
功能接地：D種接地(SG-FG共通) |
保護構造 |
符合IP65f NEMA #250 TYPE4X/13(裝入面板時的正面) *13 |
外部尺寸 |
W395mmxH294mmxD60mm |
重量 |
5.6kg以下(主機本身) |
冷卻系統 |
自然氣流 |
|
*1 |
選擇65,536色時，整個系統(GP所有畫面)皆無法使用閃爍功能。
若需使用閃爍功能時，請設定成16,384色。 |
*2 |
韓文、中文(簡體)、中文(繁體)、斯拉夫文、泰文。詳情請參照GP-Pro EX的使用環境。 |
*3 |
可透過軟體方式選擇上述以外的放大率。 |
*4 |
上述規格為客戶可使用的容量。 |
*5 |
鋰電池的壽命在40oC以下為10年以上，50oC以下為4.1年以上，60oC以下為1.5年。
可備份時間在首次充電(充飽電)時為100日左右，但當電池已屆壽命時則為6日左右。 |
*6 |
在軟體中階梯語言最大支援60,000點，內部記憶體(畫面資料)容量只有1M byte。 |
*7 |
RS-232C與RS-422/485可由軟體切換。 |
*8 |
AGP3560T、AGP3550T的擴充模組裝置介面1和2不能並用。 |
*9 |
電源電壓：DC5V±V5%、輸出電流：50mA(最大)、最大通信距離：5m。 |
*10 |
客戶可自行安裝記憶體，請參照GP3000硬體手冊。 |
*11 |
使用環境溫度是指控制箱內溫度與顯示部位溫度。 |
*12 |
以雜訊模擬器測得。 |
*13 |
雖已於此測試條件下確認其適用性，但不代表適用於任何環境。 |
|

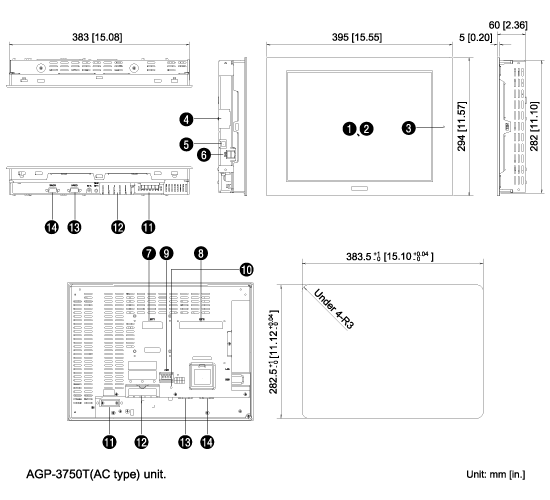

外部尺寸‧組件名稱示意圖
|
點選上圖可以放大觀看 |
 |
顯示幕 |
 |
觸控板 |
 |
LED指示燈
此 LED 顯示 GP 狀態，例如：電源輸入、韌體執行狀態或背光的狀況。
| LED |
GP 狀態 |
| 亮綠燈 |
正常操作 (電源為啟動) 或離線作業。 |
| 亮橙燈 |
偵測到背光燒壞。 |
| 閃橙燈 |
軟體啟動中。 |
| 亮紅燈 |
電源開啟時。 |
| 不亮 |
電源關閉時。 |
|
 |
擴充裝置介面 1
以通信功能連接到擴充裝置。 |
 |
乙太網路介面 (LAN)
乙太網路傳輸介面符合 IEEE802.3u (10BASE-T/100BASE-TX)標準。
搭配 RJ-45 標準接頭 (8-pole) 。LED 燈的亮暗，顯示目前的狀態。
| LED |
GP 狀態 |
| 綠燈亮 |
資料可傳輸。 |
| 綠燈不亮 |
無連接或後續的傳輸錯誤。 |
| 黃燈亮 |
資料傳輸中。 |
| 黃燈不亮 |
無資料傳輸。 |
|
 |
USB 介面 (Host) (X2)
符合 USB1.1. (A型接頭) 連接一條資料傳輸線或 USB 相容的印表機。最大傳輸距離為 5 公尺。 |
 |
擴充裝置介面 2
以通信功能連接到擴充裝置。 |
 |
VM 裝置介面
選購的VM模組，安裝介面，增加顯示功能。 |
 |
輔助輸入 / 輸出 / 聲音輸出介面 (AUX)
此介面為外部 Reset、警告輸出、蜂鳴器輸出與聲音輸出。 |
 |
CF 卡存取狀態的 LED 指示燈
CF卡插入與CF卡蓋關上時，LED燈亮。如果蓋子在CF卡正在存取時開啟，燈號依然會亮著。
| 存取燈號 |
指 示 |
| 綠燈亮 |
CF卡插入，CF卡蓋關閉。或者CF卡存取中。 |
| 綠燈不亮 |
CF卡未插入，或未進行存取。 |
|
 |
電源輸入端子
連接電源線。 |
 |
CF 卡蓋子
CF卡介面與指撥開關在CF卡蓋內。在CF卡存取時蓋子必須蓋上。 |
 |
串列介面 (COM1)
RS-232C/RS-422/RS-485 串列介面。使用 D-sub 9-pin。通信方式透過軟體切換。 |
 |
串列介面 (COM2)
RS-422/RS-485 串列介面。使用 D-sub 9-pin。 |
|
|
|
