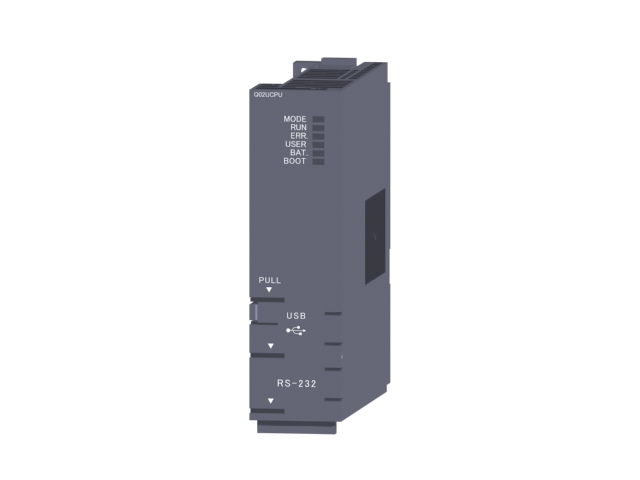

(點圖看大圖)

Q02UCPU概要介紹

  • 輸出/輸入點數:2048點
  • I/O位址:8192點
  • 程式容量:20K位址
  • 程式執行速度(LD X0):40ns
  • 程式記憶體容量:80k


規格一覽

型號

Q02UCPU

掃描方式

來回掃描方式

I/O控制方式

結束再生方式

程式語言

順序控制語言

階梯圖、步進階梯(SFC)、功能區塊(FB)、結構敘述(ST)

執行速度

基本指令

LD X0

40ns

MOV D0 D1

80ns

固定掃描時間

0.5~2000ms(以0.5ms為單位)

程式容量

20k 位址 (80K bytes)

記憶體容量

程式記憶體(0)

80K bytes

內建ROM(4)

512K bytes

可儲存的最大檔案數

程式記憶體

64

內建ROM

287

程式記憶體可寫入資料的次數

最多10萬次

內建ROM可寫入資料的次數

最多10萬次

輸出/輸入點的編號

8192點(X/Y0~1FFF)

實際輸出入點數

2048點(X/Y0~7FF)

元件點數

輔助繼電器[M]

8192點(M0~M8191)(可變更)

閂鎖繼電器[L]

8192點(L0~L8191)(可變更)

網路繼電器[B]

8192點(B0~B8191)(可變更)

計時器[T]

2048點 (T0~2047) (可變更)(低速計時器及高速計時器合計2048點)
低速計時器及高速計時器使用不同的指令來指定。
低速計時器及高速計時器的計時單位由參數來指定。
低速計時器:1 ~ 1000ms, 最小1ms為單位,初始值為100ms。
高速計時器:0.1 ~ 100.0ms, 最小0.1ms為單位,初始值為10.0ms。

停保計時器[ST]

出廠值為0點 (可變更)。
停保低速計時器及高速計時器使用不同的指令來指定。
停保低速計時器及高速計時器的計時單位由參數來指定。
停保低速計時器:1 ~ 1000ms, 最小1ms為單位,初始值為100ms。
停保高速計時器:0.1 ~ 100.0ms, 最小0.1ms為單位,初始值為10.0ms。

計數器[C]

一般計數器1024點 (C 0~1023) (可變更)
中斷插入計數器:最多256點 (出廠值為0點,可使用參數變更)

資料暫存器[D]

12288點 (D0~12287) (可變更)

擴充資料暫存器[D] 出廠值為0,可透過參數設定來規畫

網路暫存器[W]

8192點(W0~W1FFF)(可變更)

擴充網路暫存器[W] 出廠值為0,可透過參數設定來規畫

警報點[F]

2048點 (F0~2047) (可變更)

先頭繼電器[V]

2048點 (V0~2047) (可變更)

網路特殊繼電器 [SB]

2048點 (SB 0~2047) (可變更)

網路特殊暫存器 [SW]

2048點 (SW 0~2047) (可變更)

步進點[S]

8192點(S0~S8191)

間接暫存器/一般用[Z]

20點(Z0~Z19)

指標[P]

4096點(P0~P4095)

中斷插入指標[I]

256點 (I 0~I255)
I28 ~ I31的中段插入間隔時間可透由參數設定來變更。 (0.5 ~ 1000ms,單位:0.5ms)
出廠值 I28:100ms, I29:40ms, I30:20ms, I31:10ms

特殊補助繼電器 [SM]

2048點 (SM 0~2047)

特殊暫存器 [SD]

2048點 (SD 0~2047)

函數輸入 [FX]

16點 (FX 0~F)

函數輸出 [FY]

16點 (FY 0~F)

函數暫存器 [FD]

5點 (FD 0~4)

網路直接元件

可直接讀寫CC-Link IE及MELSECNET/H網路的直接元件
指定形式:J□□\X□□, J□□\Y□□, J□□\W□□, J□□\B□□, J□□\SW□□, J□□\SB□□

特殊模組BFM直接元件

可直接讀寫特殊模組BFM內容的直接元件
指定形式:U□□\G□□

停電保持範圍

L0 ~ 8191 (出廠值)
(B, F, V, T, ST, C, D及W都可透過參數設定來定義各自的停電保持範圍)

RUN/PAUSE外部接點

RUN及PAUSE可透過參數設定來指定外部的輸入端(X0~1FFF)

萬年曆時鐘

可顯示 年, 月, 日, 時, 分, 秒

瞬時停電容許時間

與所使用的電源模組有關

DC5V消耗電流

0.23A

尺寸

98(H)×274(W)×893(D) [mm]

重量

0.20kg

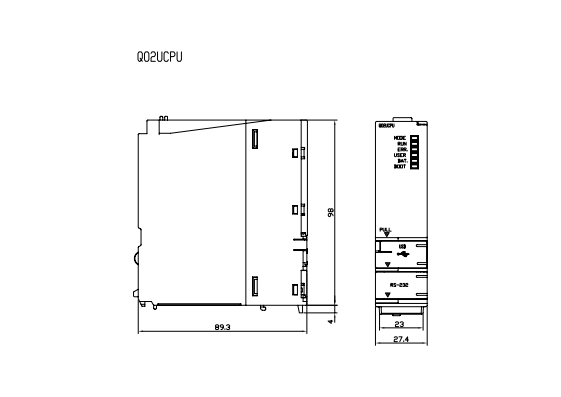

尺寸圖


點擊上方圖片可看大圖
