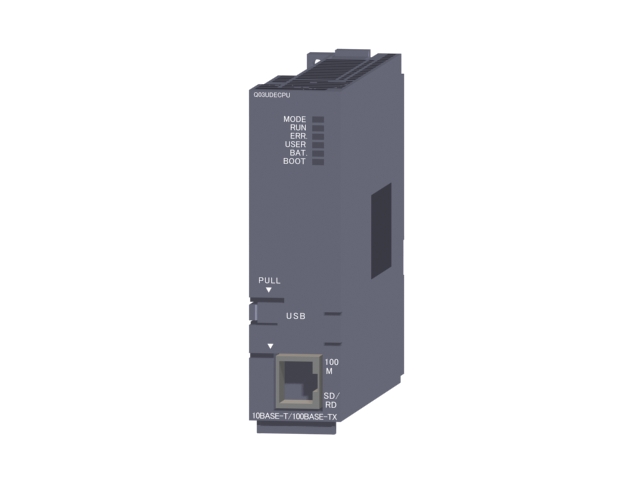

(點圖看大圖)
|
Q03UDECPU特點介紹
- 輸出/輸入點數：4096點
- I/O位址：8192點
- 程式容量：30K位址
- 程式執行速度(LD X0)：20ns
- 程式記憶體容量：120k
- 乙太網路介面
|
|
| |
規格一覽
型號
|
Q03UDECPU
|
掃描方式 |
來回掃描方式 |
I/O控制方式 |
結束再生方式 |
程式語言 |
順序控制語言 |
階梯圖、步進階梯(SFC)、功能區塊(FB)、結構敘述(ST) |
執行速度 |
基本指令 |
LD X0 |
20ns |
MOV D0 D1 |
40ns |
固定掃描時間 |
0.5～2000ms(以0.5ms為單位) |
程式容量 |
30k 位址 (80K bytes) |
記憶體容量 |
程式記憶體(0) |
120K bytes |
記憶卡(RAM)(1) |
以安裝記憶卡為準(最大8MB) |
| 記憶卡(ROM)(2) |
以安裝記憶卡為準(快閃記憶體最大4MB,ATA記憶體最大32MB) |
| 內建RAM(4) |
192K bytes |
| 內建ROM(4) |
1024K bytes |
多重CPU
共用 |
QCPU內建 |
8K bytes |
| CPU間高速傳輸區域 |
32K bytes |
可儲存的最大檔案數 |
程式記憶體 |
124 |
內建ROM |
256 |
程式記憶體可寫入資料的次數 |
最多10萬次 |
內建ROM可寫入資料的次數 |
最多10萬次 |
輸出/輸入點的編號 |
8192點(X/Y0~1FFF) |
實際輸出入點數 |
4096點(X/Y0~FFF) |
元件點數 |
輔助繼電器[M] |
8192點(M0~M8191)(可變更) |
閂鎖繼電器[L] |
8192點(L0~L8191)(可變更) |
網路繼電器[B] |
8192點(B0~1FFF(可變更) |
計時器[T] |
2048點 (T0~2047) (可變更)(低速計時器及高速計時器合計2048點)
低速計時器及高速計時器使用不同的指令來指定。
低速計時器及高速計時器的計時單位由參數來指定。
低速計時器：1 ~ 1000ms, 最小1ms為單位，初始值為100ms。
高速計時器：0.1 ~ 100.0ms, 最小0.1ms為單位，初始值為10.0ms。 |
停保計時器[ST] |
出廠值為0點 (可變更)。
停保低速計時器及高速計時器使用不同的指令來指定。
停保低速計時器及高速計時器的計時單位由參數來指定。
停保低速計時器：1 ~ 1000ms, 最小1ms為單位，初始值為100ms。
停保高速計時器：0.1 ~ 100.0ms, 最小0.1ms為單位，初始值為10.0ms。 |
計數器[C] |
一般計數器1024點 (C 0~1023) (可變更)
中斷插入計數器：最多256點 (出廠值為0點，可使用參數變更) |
資料暫存器[D] |
12288點 (D0~12287) (可變更) |
| 擴充資料暫存器[D] |
出廠值為0，可透過參數設定來規畫 |
網路暫存器[W] |
8192點(W0~W1FFF)(可變更) |
| 擴充網路暫存器[W] |
出廠值為0，可透過參數設定來規畫 |
警報點[F] |
2048點 (F0~2047) (可變更) |
先頭繼電器[V] |
2048點 (V0~2047) (可變更) |
網路特殊繼電器 [SB] |
2048點 (SB 0~2047) (可變更) |
網路特殊暫存器 [SW] |
2048點 (SW 0~2047) (可變更) |
步進點[S] |
8192點(S0~S8191) |
間接暫存器/一般用[Z] |
20點(Z0~Z19) |
指標[P] |
4096點(P0~P4095) |
中斷插入指標[I] |
256點 (I 0~I255)
I28 ~ I31的中段插入間隔時間可透由參數設定來變更。
(0.5 ~ 1000ms，單位：0.5ms)
出廠值 I28：100ms, I29：40ms, I30：20ms, I31：10ms |
特殊補助繼電器 [SM] |
2048點 (SM 0~2047) |
特殊暫存器 [SD] |
2048點 (SD 0~2047) |
函數輸入 [FX] |
16點 (FX 0~F) |
函數輸出 [FY] |
16點 (FY 0~F) |
函數暫存器 [FD] |
5點 (FD 0~4) |
網路直接元件 |
可直接讀寫CC-Link IE及MELSECNET/H網路的直接元件
指定形式：J□□\X□□, J□□\Y□□, J□□\W□□, J□□\B□□, J□□\SW□□, J□□\SB□□ |
特殊模組BFM直接元件 |
可直接讀寫特殊模組BFM內容的直接元件
指定形式：U□□\G□□ |
停電保持範圍 |
L0 ~ 8191 (出廠值)
(B, F, V, T, ST, C, D及W都可透過參數設定來定義各自的停電保持範圍) |
RUN/PAUSE外部接點 |
RUN及PAUSE可透過參數設定來指定外部的輸入端(X0~1FFF) |
萬年曆時鐘 |
可顯示 年, 月, 日, 時, 分, 秒 |
瞬時停電容許時間 |
與所使用的電源模組有關 |
DC5V消耗電流 |
0.33A |
尺寸 |
98(H)×274(W)×893(D) [mm] |
重量 |
0.20kg |
| ◎內建乙太網路介面 |
| 通信速率 |
10/100 Mbps |
| 通信模式 |
半雙工/全雙工 |
| 傳輸方式 |
基頻 |
| 最大傳輸距離 |
100m |
最大連接數 |
10 BASE-T |
串接4個基座 |
| 100 BASE-T |
串接兩個基座 |
| 通訊格式 |
提供16個通訊數(MELSOFT 通訊, MC通訊, 1組FTP通訊) |
|
| |

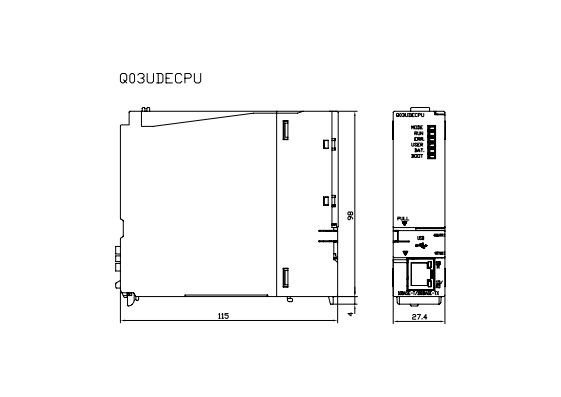

尺寸圖
點擊上方圖片可看大圖
|
