| PLC的通訊介面所遭遇到的問題
…… |
- 在乙太網路/網際網路相當普及的今天，大多數的PLC只提供RS-232/422/485串列通訊介面，PLC一直無法共享乙太網路/網際網路
所帶來的豐沛資源。
- 新型的筆記型電腦幾乎已不再提供RS-232/422/485串列通訊介面，使得PLC與筆記型電腦的連接必須再經過轉換介面，使用上相當不方便。
- 與大陸或國外等地區現場的PLC作遠距程式傳輸時必須仰賴數據機作介面，國際電話費令人望而卻步，裹足不前。
- 使用串列通訊介面作程式傳輸時，一台PC只能連接一台PLC，作不同台PLC的程式傳輸時，連接線的插拔令人困擾。
|
|
|
| ADAM 4570能作什麼 …… |
- 透過4570，PLC就能透過乙太網路連上工廠內部的區域網路，如此一來，網路內的任一台電腦都可以與區域網路上的PLC作程式傳輸，形成N：N的連線架構。
- 透過4570，PLC可以連上區域網路，沒有配備串列通訊埠的新型筆記型電腦可以直接使用網路介面來與PLC作程式傳輸。
- 透過4570，再賦予一個真實的IP，PC就可以透過網際網路與大陸或國外的遠端PLC作遠距程式傳輸，絲毫不必考慮國際電話的費用問題。
- 透過4570，PLC可以連上區域網路，藉由乙太網路/網際網路，PC與PLC的連接，免去插拔連接線的困擾，在使用上更自由自在、無遠弗界。
|
|
|
|
|
| ADAM 4570規格 |
|
通訊規格 |
TCP/IP |
網路 |
10/100 Base-T |
串列埠 |
2個RS-232C/RS-422/RS-485 |
連接器 |
| 網路 --- RJ-45 |
| 串列埠 --- RJ-48
(RJ-48轉DB-9連接線內附2條) |
|
傳輸速度 |
300bps ~ 230Kbps |
極性位元 |
無、奇數、偶數 |
資料位元 |
5、6、7、8 |
停止位元 |
1、1.5、2 |
自我診斷指示燈 |
| 網路 --- Status/Power、Speed/Link、TX/RX(Ethernet) |
| 串列埠 --- TX/RX(Port1)、TX/RX(Port2) |
|
作業系統 |
WindowsR 95/98/NT/2000/XP |
輸入電壓範圍 |
DC 10 ~ 30V |
消耗功率 |
4W |
工作環境溫度 |
0 ~ 60 ℃ |
工作環境濕度 |
20 ~ 95 % (不結露) |
|
|
|
|

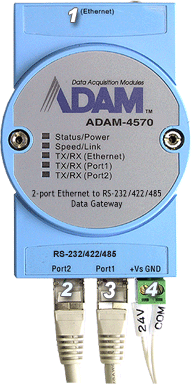

正面 |
|
| 1. |
RJ45插座 |
| 2. |
串列通信埠1 |
| 3. |
串列通信埠2 |
| 4. |
DC24V電源 |
| |
|
|
|
|
|
|

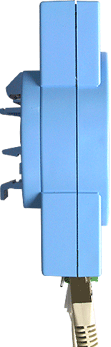

左側
 |

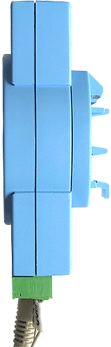

右側
 |

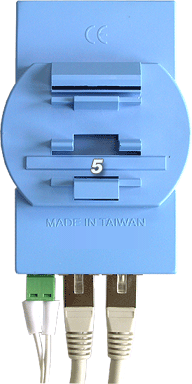

下面 |
|
| 7. |
串列通信埠1 |
| 8. |
串列通信埠2 |
| 9. |
DC24V電源 |
| |
|
|
|
|
|
