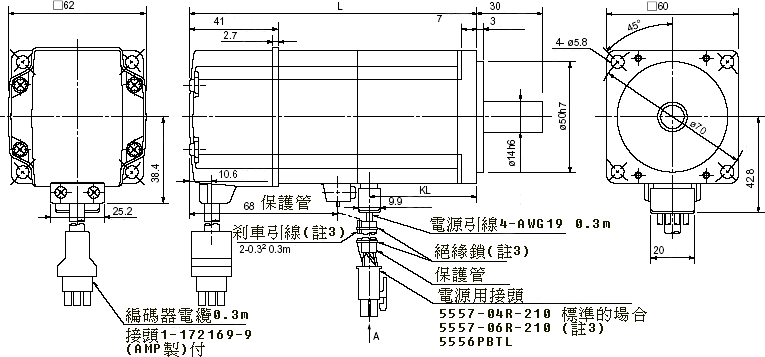

● HC-KFS23(B)、HC-KFS43(B)
● HC-MFS23(B)、HC-MFS43(B)		 尺寸單位：mm
<標準的場合>
  電源用接頭排針配列
排針編號
引線線色
信號名
1
紅
U相
2
白
V相
3
黑
W相
4
綠/黃
接地
型名
變化尺寸
L
KL
HC-KFS23(B)
HC-MFS23(B)
99.5 (131.5)
49.1
HC-KFS43(B)
HC-MFS43(B)
124.5 (156.5)
72.1


<附剎車的場合>
  電源用接頭排針配列
排針編號
引線線色
信號名
1
紅
U相
2
白
V相
3
黑
W相
4
綠/黃
接地
5
─

B1
6
─
B2
註) 1.與負載結合時，請用免鍵式軸套。
  2.( )內為附電磁剎車之尺寸。
  3.附電磁剎車之場合。
  4.未標示公差尺寸處即與一般公差同。
  5.HC-KFS053(B)、KFS13(B)的場合。
