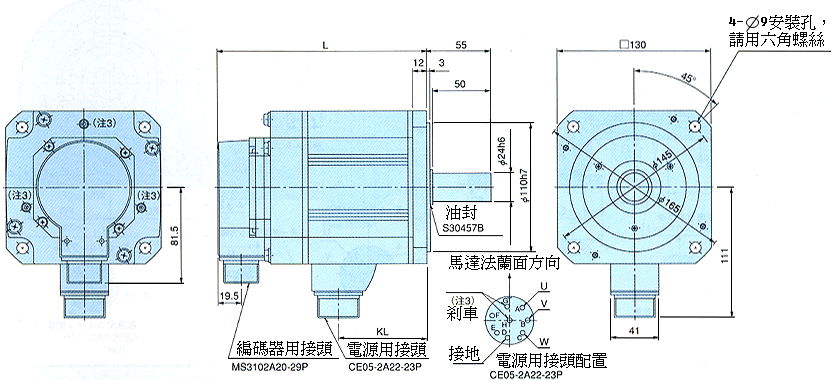

● HC-SFS52(B) ~ HC-SFS152(B)
● HC-SFS53(B) ~ HC-SFS153(B)
型名 |
變化尺寸 |
|||
1000 r/min |
2000 r/min |
3000 r/min |
L |
KL |
─ |
HC-SFS52(B) |
HC-SFS53(B) |
120(153) |
51.5 |
─ |
HC-SFS102(B) |
HC-SFS103(B) |
145(178) |
76.5 |
HC-SFS81(B) |
HC-SFS152(B) |
HC-SFS153(B) |
170(203) |
101.5 |
| 註) | 1.與負載結合時，請用免鍵式軸套。 |
| 2.( )內為附電磁剎車之尺寸。 | |
| 3.附電磁剎車之場合。 | |
| 4.未標示公差尺寸處即與一般公差同。 |
