三菱MITSUBISHI 變頻器 ─ FR-A500

  • 容量:0.4KW ~ 450KW 3φ 220V / 440V
  • 輸出頻率範圍:0.2 ~ 400Hz 精度0.01Hz
  • 三菱獨家開發之 “Sink-Source方式”,ONE-TOUCH切換
  • 先進磁束向量控制,online自動調諧機能
  • 高應答性的電流限制機能,減低過電流跳脫情形
  • PID控制、停電時減速停止控制,剎車程序控制,商用電源切換控制
  • RS-485通信介面
  • 冷卻風扇ON/OFF控制,壽命增加
  • 使用三菱CC-Link網路方式與PLC直接通信
  • 低速時(1Hz)回轉變動路5%以下
  • 符合世界主要規範UL、CSA、CE規格(低電壓指令),NEMA 1構造IP40

基本規格

標準規格(200V級、400V級)

 200V級

形式 FR-A520-□□
0.4K
0.75K
1.5K
2.2K
3.7K
5.5K
7.5K
11K
15K
18.5K
22K
30K
37K
45K
55K
適用馬達容量(KW) (註1) 0.4 0.75 1.5 2.2 3.7 5.5 7.5 11 15 18.5 22 30 37 45 55
輸出
額定容量(KVA) (註2) 1.1 1.9 3.1 4.2 6.7 9.2 12.6 17.6 23.3 29 34 44 55 67 82
額定電流(A) (註2) 3 5 8 11 17.5 24 33 46 61 76 90 115 145 175 215
過負載額定電流 (註2) 150% 60秒、200% 0.5秒(反限時特性)
電壓(註4) 3相 200∼220V 50Hz、200∼240V 60Hz 3相 200∼220V 50Hz、
200∼230V 60Hz
回生剎車轉矩 最大值/時間 150%5秒 100%5秒 200%(註5)
容許使用率 3%ED 2%ED 連續(註5)
電源
額定輸入交流電壓•頻率 3相 200∼220V 50Hz、200∼240V 60Hz 3相 200∼220V 50Hz、
200∼230V 60Hz
交流電壓容許變動 170∼242V 50Hz、170∼264V 60Hz 170∼242V 50Hz、
170∼253V 60Hz
頻率容許變動 ±5%
電源設備容量(KVA) (註6) 1.5 2.5 4.5 5.5 9 12 17 20 28 34 41 52 66 80 100
保護構造(JEM1030) 封閉形(IP20、NEMA1) 開放形(IP00)
冷卻方式 自冷 強制風冷
概略重量(kg) 2.0 2.5 3.5 3.5 3.5 6.0 6.0 8.0 13.0 13.0 13.0 30 40 40 55


 400V級

形式 FR-A540-□□
0.4K
0.75K
1.5K
2.2K
3.7K
5.5K
7.5K
11K
15K
18.5K
22K
30K
37K
45K
55K
適用馬達容量(KW) (註1) 0.4 0.75 1.5 2.2 3.7 5.5 7.5 11 15 18.5 22 30 37 45 55
輸出 額定容量(KVA)(註2) 1.1 1.9 3 4.2 6.9 9.1 13 17.5 23.6 29 32.8 43.4 54 65 84
額定電流 (A) 1.5 2.5 4 6 9 12 17 23 31 38 43 57 71 86 110
過負載額定電流 (註3) 150% 60秒、200% 0.5秒(反限時特性)
電壓(註4) 3相 380∼480V 50Hz/60Hz
回生剎車轉矩 最大值/時間 100%5秒 20%(註5)
容許使用率 2%ED 連續(註5)
電源 額定輸入交流電壓•頻率 3相 380∼480V 50Hz/60Hz
交流電壓容許變動 323∼528V 50Hz/60Hz
頻率容許變動 ±5%
電源設備容量(KVA) (註6) 1.5 2.5 4.5 5.5 9 12 17 20 28 34 41 52 66 80 100
保護構造(JEM1030) 封閉形(IP20、NEMA1) 開放形(IP00)
冷卻方式 自冷 強制風冷
概略重量(kg) 3.5 3.5 3.5 3.5 3.5 6.0 6.0 13.0 13.0 13.0 13.0 24 35 35 36

註:

  1. 適用馬達以三菱標準4級馬達的最大適用容量表示。
  2. 額定輸出容量200V級以220V,400V級以440V時之容量表示。
  3. 過負荷電流額定的%值是以變頻器的額定輸出電流的比率表示, 反覆使用的時候必須等待變頻器及馬達回復在100%負荷時之溫度以內。
  4. 最大輸出電壓:不超過電源電壓。電源電壓以下,可任意設定最大輸出電壓。
  5. 在從60Hz減速停止時的平均轉矩表示,依馬達之損失而變更。
  6. 電源容量:依電源側之阻抗值(含輸入電抗器或電線而變更)。

共通規格

控制規格 控制方式 Soft-Pwm控制/高載波頻率PWM控制(V/F控制,先進磁束向量控制)
頻率輸出範圍 0.2∼400Hz
頻率設定分解能 類比輸入 0.015Hz/60Hz(端子2輸入:12bit/0∼10V,11bit/0∼5V,端子1輸入:12bit/-0∼+10V,11bit/-∼+5V
數位輸入 0.01Hz
頻率精度 最大輸出頻率±0.2%以內(25℃ ±10℃)/類比輸入時,設定輸出頻率0.01%以內/數位輸入時
電壓/頻率特性 基本頻率0∼400Hz任意設 定可能定轉矩,低減轉矩曲線選擇可能
啟動轉矩 150%:0.5Hz時(先進磁束向量控制)
轉矩提昇 手動轉矩提昇
加速,減速
時間設定
0∼3600秒(加速,減速個別設定可能) 直線或S字加減速模式選擇可能
直流剎車 動作頻率(0-120Hz) 動作時間(0∼10秒)動作電壓(0∼30%)可變
失速防止動作位準 動作電流位準設定 (0-200%可變)有無的選擇
運轉規格 頻率設定信號 類比輸入 DC0∼5V,0∼10V,4∼20mA
數位輸入 操作盤參數單元輸入設定,以及BCD三位或 12bit進位(FR-A5AX時)
啟動信號 正轉,逆轉個別,啟動信號 自我保持輸入選擇可能
輸入信號 多段速度選擇 最大15速度選擇可(各速度0∼400Hz的範圍設定可能, 運轉中以操作盤,參數設定單元做運轉速度的變更)
第2,3加速 ,
減速時間選擇
0∼3600秒(最大3種類的加速,減速個別設定可能)
寸動運轉選擇 寸動運轉模式端子
電流輸入選擇 頻率設定信號DC4∼20mA
輸出停止 變頻器輸出(頻率,電壓)瞬時遮斷
異常重置 保護動作時保持狀態解除
運轉機能 上下頻率設定,頻率跳躍運轉,外部積熱電驛輸入選擇,極性可 逆運轉,瞬停再啟動運轉,商用切換運轉,正轉,逆轉防止滑轉差補 正,運轉模式選擇,OFF LINE自動諧調,ON LINE自動諧調,PID制御,程式運轉,電腦連 接運轉(RS-485)
輸出信號 運轉狀態 變頻器運轉中,頻率到達,瞬時停電,頻率檢出,第2頻率檢出, 第3頻率檢出,程式模式運轉中,PU運轉中,過負載警報,回生剎車 異警,零電流檢出、PID下限極限、PID上限極限、PID正逆轉、商用切 換MC1、2、3,運轉準備完成,剎車開放要求,風扇故障……等,開集 極輸出。
變頻器跳脫 接點輸出……1C接點(AC230V 0.3A DC30V 0.3A)開集極……異警編碼(4bit)輸出。
表示計用 輸出頻率,馬達電流、輸出電壓、頻率設定值、運轉速度、馬達轉 矩、轉換器輸出電壓(正常或最高值)、回生剎車使用率、電子積熱電驛 負載率、輸入出電力負載表、馬達激磁電流任一種選擇可。Pulse輸出 (1440Pulse/秒/滿刻度)及類比輸出(DC0∼10V)
表示 參數單元
(FR-DU04及FR-PU04)
運轉狀態 輸出頻率、馬達電流、輸出電壓、頻率設定值、 運轉速度、馬達轉矩、過負載、轉換器輸出電壓、電子熱繼電器負載率、 輸入出電力、負載儀表、馬達激磁電流累積通電時間、累積電力、 回生剎車使率、馬達負載率。
異常內容 保護機能動作時異常內容表示, 異常內容8次記憶(操作盤只表示4次)。
參數單元
(R-PU04時)
運轉狀態 輸入端子的信號狀態,輸出端子的信號狀態。
異常內容 保護機能動作直前的輸出電壓,電流, 頻率,積算通電時間。
對話式說明 HELP機能可供操作參考,故障檢修。
保護、警報機能 過電流遮斷(加速, 減速,定速中),回生過電壓遮斷,電壓不足,瞬時停電,過負載跳脫, 電子積熱電驛,剎車晶體異常(註2),短路電流,輸出短流,主回路素子 過熱,失速防止,過負荷警報,剎車電阻過熱,散熱片,風扇故障,選 用配件異常,參數設定錯誤,PU未裝,再試次數超過,出力欠相(CPU 錯誤)DC24V電源輸出短路,操作盤用電源短路。
環境 周圍溫度 -10℃∼+50℃
周圍濕度 90%RH以下
保存溫度(註3) -20℃∼+65℃
周圍氣體 屋內(無腐蝕性瓦斯,引火性瓦斯,塵埃)
標高,振動 海拔1000m以下,5.9m/s2 以下(JIS C 0911基準)



變頻器FR-A500外型尺寸圖

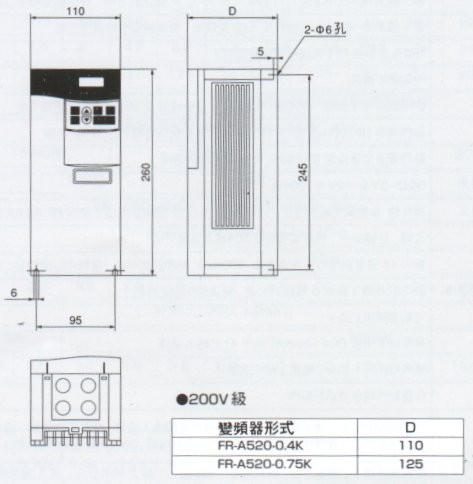

FR-A520-0.4K、0.75K (34K)
FR-A520-1.5K、2.2K、3.7K (41K)
FR-A520-5.5K、7.5K、11K、15K、18.5K、22K (40K)
FR-A520-30K、37K、45K、55K (48K)

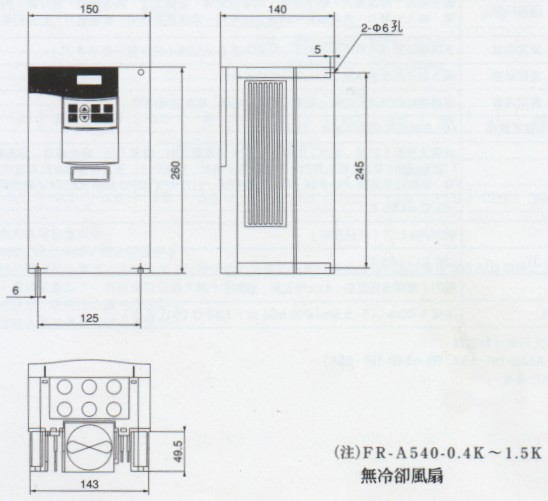

FR-A540-0.4K、0.75K、1.5K、2.2K、3.7K (41K)
FR-A540-5.5K、7.5K、11K、15K、18.5K、22K (40K)
FR-A540-30K、37K、45K、55K (48K)
