三菱MITSUBISHI ─ FX1N ─ 主機


★ 主機點數為24/40/60點，接擴充模組可至128點。

★ 程式容量8000 STEP，使用EEPROM保存程式

★ 具通訊功能，可連接RS232C, RS422/485。

★ 可用 SFC 編輯程式。

★ 可做簡易的定位控制。
★ 可連接外部設定顯示器。

型號 輸入點數 輸出點數
繼電器輸出 電晶體輸出
FX1N-24MR-ES/UL FX1N-24MT 14 10
FX1N-40MR-ES/UL FX1N-40MT 24 16
FX1N-60MR-ES/UL FX1N-60MT 36 24




項目 規格
演算控制方式 往覆來回掃描(專用LSI)
I/O處理方式 結束再生方式
演算處理速度 基本命令 0.55∼0.7μs
應用命令 數10∼數100μs
程式語言 階梯圖+步進階梯圖(SFC表現可)
記憶容量•記憶體種類 8000 STEP EEPROM內藏
(可裝置EEPROM、EEPROM記憶卡匣)
指令數命令的種類 基本•步進階梯圖指令 基本指令27個
步進階梯圖指令2個
應用指令 89種　177個
輸入點 84點 X10∼X127 合計128點
輸出點 64點 Y0∼Y77
輔助繼電器 一般用 M0∼M383 384點
EEPROM保持 M384∼M511 128點
停電保持 M512~M1535 1024點
特殊用 M8000∼M8255 256點
步進點 初始狀態用 S0∼S9 10點
EEPROM保持 S10∼S127 118點
停電保持 S128~S999 872點
計時器 100ms T0~T199 200點
10ms T200 ~ T245 46點
1ms(停電保持) T246 ~ T249 4點
100ms(停電保持) T250 ~ T255 6點
類比旋鈕 VR1:D8030 VR2:D8031 2點
計數器 16位元加算型 C0~C15 16點
16位元加算型
(EEPROM保持)		 C16~C31 16點
16位元加算型
(停電保持)		 C32~C199 168點
32位元加算 / 減算型 C200~C219 20點
32位元加算 / 減算型
(停電保持)
 C220~C234 15點
高速用計數器(EEPROM保持) C235~C255 1相 60KHz / 2點 10KHz/1點
2相 30KHz /1點 5KHz/1點		 (最多6點)
資料暫存器 16位元(一般用) D0~D127 128點
16位元(EEPROM保持) D128~D255 128點
16位元(停電保持) D256~D7999 7744點
檔案暫存器(EEPROM保持) D1000~D7999 最多7000 點
特殊用 D8000~D8255 256點
間接指定用 V0~V7 Z0~Z7 16點
指標 JUMP,CALL用 P0∼P127 128點
插斷用 I0 □ □ ∼ I5 □□ 6點
主控點 N0∼N7 8點
定數 10進位數K 16位元：- 32,768 ∼ + 32,767
32位元：-2,147,483,648 ∼ + 2,147,483,647
16進位數H 16位元：0000∼FFFF(H)
32位元：00000000∼FFFFFFFF(H)

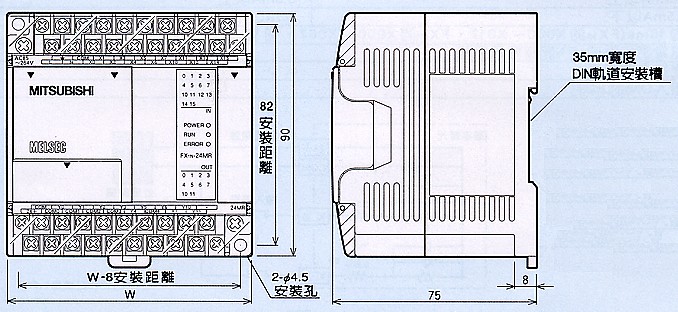

尺寸：[尺寸圖] (74K)

機　　　　　種 W1(mm) 重量(kg)
FX1N-24M 130 0.6
FX1N-40M、40E 150 0.75
FX1N-60M 185 0.9
