| 三菱MITSUBISHI
Q系列 ─ CC-LINK網路模組 |
 |
 |
|
|
- 固定/非固定資料傳輸功能
- CC-LINK自動啟動功能
- 遠端控制器初始功能
- 掃描同步功能
- 待機主站功能
- 中斷插入程式啟動功能
- 子局切斷功能
- 自動歸建功能
- 預約局設定功能
- 局號重複檢查功能
|
 |
|
 |
| 型號規格 ─ CC-LINK |
|
項目
|
規
格
|
|
最大傳輸點數
|
遠端I/O(RX,RY) :
各2048點
|
|
遠端暫存器(RWw) : 256點(主站→子站,遠端I/O)
|
|
遠端暫存器(RWr) : 256點(子站,遠端I/O→主站)
|
|
一局可使用的點數
|
遠端I/O(RX,RY) :
各32點(子站30點)
|
|
遠端暫存器(RWw) : 4點(主站→子站,遠端I/O)
|
|
遠端暫存器(RWr) : 4點(子站,遠端I/O→主站)
|
|
最大佔有點數(子站)
|
4局(遠端I/O 128點,
遠端暫存器32點)
|
|
專用指令傳輸
|
最大1024Byte/局
|
|
網路掃瞄時間(10Mbps的時候)
|
3.3ms(遠端I/O 2048點,
遠端I/O模態時)
|
|
3.3ms(遠端I/O 2048點,
遠端暫存器512點,
遠端I/O模態時)
|
|
通信速度
|
10M/5M/2.5M/625k/156kbps
|
|
通信方式
|
Pulling方式
|
|
連接架構
|
匯流排(RS-485)
|
|
連接台數
|
64台,但是必須符合下列條件
(1×a)+(2×b)+(3×c)+(4×d)≦64
a:
佔1局的模組台數, b:
佔2局的模組台數
c:
佔3局的模組台數, d:
佔4局的模組台數
(16×A)+(54×B)+(88×C)≦2304
A:
遠端I/O的台數≦64台
B:
遠端控制器的台數≦42台
C:
子站,
待機主站,
獨立控制器的台數≦26台
|
|

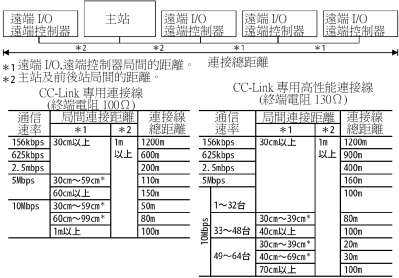

連接總距離及局間距離系統(1)
只有遠端I/O及遠端控制器所構成的系統
|
|
|
連接總距離及局間距離

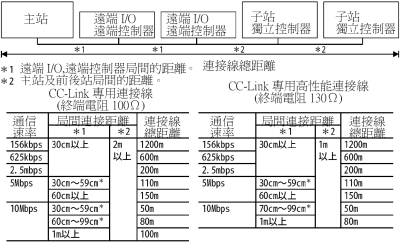

系統(2)
由遠端I/O,遠端控制器,子站,待機主站
及獨立控制器所構成的系統
|
|
|
|
|
