MITSUBISHI三菱電機-FX1S

FX1S
  • 輸入點數10～30點
  • 程式容量2000STEP，使用EEPROM保存程式，無須電池。
  • 具通訊功能，可連接RS232C, RS422/485。
  • 可用SFC編輯程式。
  • 可做簡易的定位控制。
  • 可連接外部設定顯示器。

產品規格

項目 規格
演算控制方式 往覆來回掃描(專用LSI)
I/O處理方式 結束再生方式
演算處理速度 基本命令 0.55～0.7μs
應用命令 3.7～數100μs
程式語言 階梯圖+步進階梯圖(SFC表現可)
記憶容量‧記憶體種類  2000 STEP EEPROM內藏(不能裝置記憶卡匣)
指令數命令的種類 基本‧步進階梯圖指令 基本指令27個
步進階梯圖指令2個
應用指令  85種　167個
輸入點 16點 X0～X17  合計30點
輸出點 14點 Y0～Y15
輔助繼電器 一般用  M0～M383 384點
EEPROM保持  M384～M511 128點
特殊用  M8000～M8255 256點
步進點 初始狀態用  S0～S9 10點
EEPROM保持  S10～S127 118點
停電保持  全部停電保持 (S0~S127)
計時器 100ms  T0~T62 63點
10ms  M8028 為ON時T32~T62 是10ms 計時器 31點
1ms  T63 1點
類比旋鈕  VR1:D8030 VR2:D8031 2點
計數器 16位元加算型 C0~C15 16點
16位元加算型(EEPROM保持) C16~C31 16點
高速用計數器(EEPROM保持) C235~C255 1相 60KHz / 4點 10KHz/2點 (最多6點)
2相 30KHz /1點 5KHz/1點
資料暫存器 16位元(一般用) D0~D127 128點
16位元(EEPROM保持)  D128~D255 128點
檔案暫存器(EEPROM保持) D1000~D2499 最多1500點
特殊用  D8000~D8255 256點
間接指定用  V0~V7 Z0~Z7 16點
指標 JUMP,CALL用  P0～P63 64點
插斷用  I0 □ □ ～ I5 □□ 6點
主控點  N0～N7 8點
定數 10進位數K  16位元：－32,768～＋32,767 32位元：－2,147,483,648～＋2,147,483,647
16進位數H  16位元：0000～FFFF(H) 32位元：00000000～FFFFFFFF(H)

產品尺寸圖

機種 W(MM) 重量(KG)
FX1S-10M 60 0.3
FX1S-14M
FX1S-20M 75 0.4
FX1S-30M 100 0.45

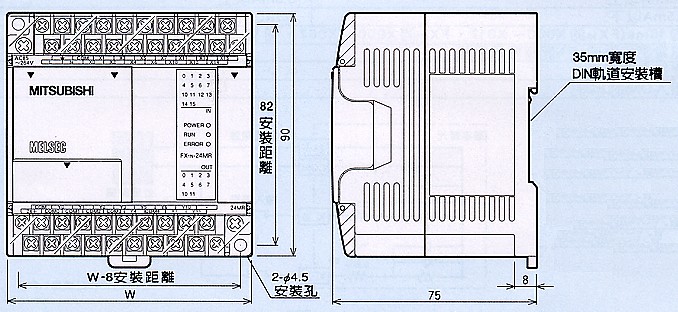

外型尺寸圖

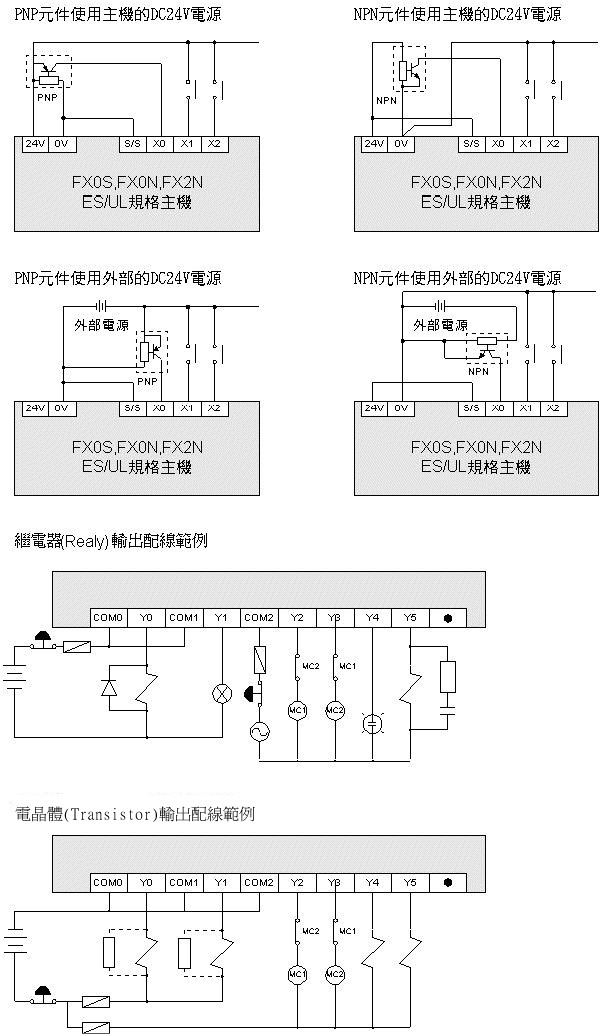

產品配線圖

相關配線圖

相關軟硬體

軟體部分
使用者，可採用GPPW-V8.0以上版本，請選擇FX1S機種。軟體取得請洽各地營業所。

硬體部分
RS232C通信基板---FX1N-232BD/FX2N-232BD
  • 可與外部具有RS232C介面的機器連接，如電腦、條碼機、磅秤、印表機等(使用自由通信協定)。
  • 可使用專用通信協定與電腦作監控的動作。
  • 可與Digital觸控螢幕做FX2(LINK)的連接。
FX1N-232BD
▲FX1N-232BD
FX2N-232BD
▲FX2N-232BD
項 目 FX1N-232BD FX2N-232BD
傳送標準 RS232C
最長傳送距離 15公尺
連接方式 D-SUB 9PIN
LED指示燈 RxD TxD
連線方式 半雙工 全雙工
(CPU版本V2.0以前者為半雙工)
傳送速率 300/600/1200/2400/4800/9600/19200bps
通信協定 自由通信協定/ A系列專用通信協定1,4
絕緣 無絕緣
內部提供電源 DC 5V 20mA由PLC內部提供
適用PLC機種 FX1S/FX1N FX2N
尺寸 43 x 68 x 90 mm
重量 0.2kg
RS422通信基板---FX1N-422BD/FX2N-422BD
  • 可與電腦做程式的Down/Up Load的動作。
  • 可與掌上型程式書寫器(FX-20P-E)連接。
  • 可與Digital觸控螢幕做FX(CPU)的連接。
FX1N-422BD
▲FX1N-422BD
FX2N-422BD
▲FX2N-422BD
項 目 FX1N-422BD FX2N-422BD
傳送標準 RS422
最長傳送距離 50公尺
連接方式 MINI-DIN 8PIN(圓頭)
連線方式 半雙工
通信協定 FX系列專用通信協定
絕緣 無絕緣
內部提供電源 DC 5V 60mA由PLC內部提供
適用PLC機種 FX1S/FX1N FX2N
RS485BD通信基板---FX1N-485BD/FX2N-485BD
  • 可與外部具有RS485介面的機器連接,如電腦、條碼機、磅秤、印表機等(使用自由通信協定)。
  • 可使用專用通信協定與電腦作監控的動作。
  • 可做2台PLC並列運轉(相同機種)。
  • 可做FX1S/FX1N/FX2N/FX2NC的小網路(最多8台)。
  • 可與Digital觸控螢幕做FX2(LINK)的連接。
FX1N-485BD
▲FX1N-485BD
FX2N-485BD
▲FX2N-485BD
項 目 FX1N-485BD FX2N-485BD
傳送標準 RS485/RS422
最長傳送距離 50公尺
LED指示燈 SD RD
連線方式 半雙工 全雙工(CPU版本V2.0以前者為半雙工)
傳送速率 300/600/1200/2400/4800/9600/19200bps
通信協定 自由通信協定 / A系列專用通信協定1,4 / 2台並列運轉 / N:N LINK
絕緣 無絕緣
內部提供電源 DC 5V 60mA由PLC內部提供
適用PLC機種 FX1S/FX1N FX2N
