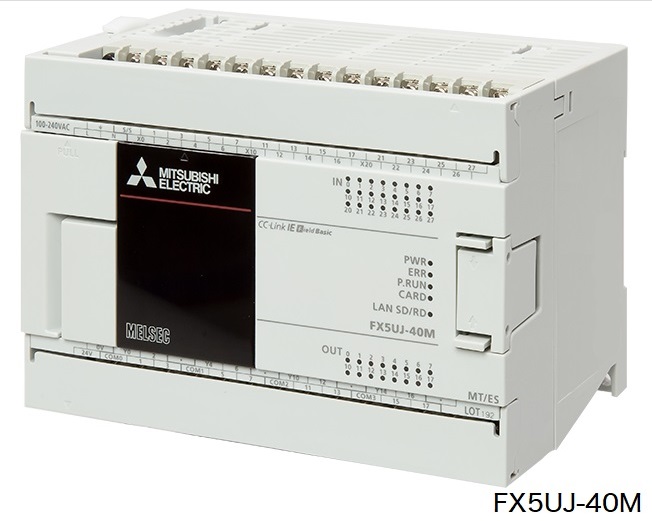

MITSUBISHI三菱電機-FX5UJ
- 內建Ethernet埠構築FA網路
- 內建USB介面傳輸程式
- 內建SD插槽可用來記錄資料
- 內建3軸伺服定位200kpps
- 內建8ch高速計數器輸入
型號/規格
| 型號 | 輸入輸出點數 | 輸入型式 | 輸出型式 | 配線 | ||
|---|---|---|---|---|---|---|
| 輸入點數 | 輸出點數 | 合計點數 | ||||
| AC電源/DC24V(NPN/PNP共用)輸入 | ||||||
| FX5UJ-24MR/ES | 14點 | 10點 | 24點 | DC 24V NPN/PNP | 繼電器輸出 | 端子台 |
| FX5UJ-24MT/ES | 14點 | 10點 | 24點 | DC 24V NPN/PNP | 電晶體輸出/NPN | 端子台 |
| FX5UJ-24MT/ESS | 14點 | 10點 | 24點 | DC 24V NPN/PNP | 電晶體輸出/PNP | 端子台 |
| FX5UJ-40MR/ES | 24點 | 16點 | 40點 | DC 24V NPN/PNP | 繼電器輸出 | 端子台 |
| FX5UJ-40MT/ES | 24點 | 16點 | 40點 | DC 24V NPN/PNP | 電晶體輸出/NPN | 端子台 |
| FX5UJ-40MT/ESS | 24點 | 16點 | 40點 | DC 24V NPN/PNP | 電晶體輸出/PNP | 端子台 |
| FX5UJ-60MR/ES | 36點 | 24點 | 60點 | DC 24V NPN/PNP | 繼電器輸出 | 端子台 |
| FX5UJ-60MT/ES | 36點 | 24點 | 60點 | DC 24V NPN/PNP | 電晶體輸出/NPN | 端子台 |
| FX5UJ-60MT/ESS | 36點 | 24點 | 60點 | DC 24V NPN/PNP | 電晶體輸出/PNP | 端子台 |
輸入規格
| 項目 | 規格 | |||||
|---|---|---|---|---|---|---|
| FX5UJ-24M | FX5UJ-40M | FX5UJ-60M | ||||
| 輸入點數 | 14點 | 24點 | 36點 | |||
| 輸入端子型式 | 可拆式端子台(M3螺絲) | |||||
| 輸入型式 | NPN/PNP | |||||
| 輸入信號電壓 | DC24V+20%,-15% | |||||
| 輸入阻抗 | X0~X7 | 4.3kΩ | ||||
| X10以後 | 5.6kΩ | |||||
| 輸入信號電流 | X0~X7 | 5.3mA/DC24V | ||||
| X10以後 | 4mA/DC24V | |||||
| 輸入ON電流 | X0~X7 | 3.5mA以上 | ||||
| X10以後 | 3.0mmA以上 | |||||
| 輸入OFF電流 | 1.5mA以下 | |||||
| 輸入反應時間 | 約10ms(出廠值) | |||||
| 輸入信號方式 | 乾接點輸入 Sink：NPN電晶體 Source：PNP型電晶體 |
|||||
| 輸入回路絕緣 | 光耦絕緣 | |||||
| 輸入指示 | 輸入ON時，LED燈亮 | |||||
輸出規格─繼電器輸出
| 項目 | 規格 | |||||
|---|---|---|---|---|---|---|
| FX5UJ-24M | FX5UJ-40M | FX5UJ-60M | ||||
| 輸出點數 | 10點 | 16點 | 24點 | |||
| 輸出端子型式 | 可拆式端子台(M3螺絲) | |||||
| 輸出型式 | 繼電器 | |||||
| 外部電源 | DC30V以下,AC240V以下 | |||||
| 最大負載 | 25A/1點 對共用點的合計負載電流如下所示： 輸出 3 點 /com：6A 以下 輸出 4 點 /com：8A 以下 |
|||||
| 最小負載 | DC5V 2mA(參考值) | |||||
| 漏電電流 | - | |||||
| 輸出反應時間 | OFF→ON | 約10ms | ||||
| ON→OFF | ||||||
| 輸出回路絕緣 | 機械式絕緣 | |||||
| 輸出動作指示 | 輸出信號ON時，LED燈亮 | |||||
輸出規格─電晶體輸出
| 項目 | 規格 | |||||
|---|---|---|---|---|---|---|
| FX5UJ-24M | FX5UJ-40M | FX5UJ-60M | ||||
| 輸出點數 | 10點 | 16點 | 24點 | |||
| 輸出端子型式 | 可拆式端子台(M3螺絲) | |||||
| 輸出型式 | 電晶體/NPN輸出 | |||||
| 外部電源 | DC5V~30V | |||||
| 最大負載 | 0.5A/1點 對共用點的合計負載電流如下所示： 輸出 3 點 /com：0.6A 以下 輸出 4 點 /com：0.8A 以下 |
|||||
| 最小負載 | 0.1mA以下/DC30V | |||||
| 輸出反應時間 | Y0 ~ Y2 | 2.5µs以下 /10mA以上（DC5V ～ 24V） | ||||
| Y3以後 | 0.2ms以下/200mA以上（DC24V） | |||||
| 輸出回路絕緣 | 光耦合二極體絕緣 | |||||
| 輸出動作指示 | 輸出信號ON時，LED燈亮 | |||||
功能規格
| 項目 | 功能 | |||||
|---|---|---|---|---|---|---|
| 運算控制方式 | 程式記憶儲存，來回掃描、程式中斷插入 | |||||
| 輸出輸入控制方式 | 結束更新方式及直接更新方式(DX,DY) | |||||
| 程式支援語言 | 階梯圖(LD)、文字敍述(ST)、功能區塊階梯式語言(FBD/LD) | |||||
| 程 式 記 憶 體 |
程式容量 | 48kB (96kB 、快閃記憶體) | ||||
| 記憶體卡匣 (另購) |
記憶卡容量部份(SD/SDHC記憶卡:最大16GB) | |||||
| 可執行程式檔案數 | 32個 | |||||
| FB檔案數 | 16個 (使用者可使用15個) | |||||
| 萬年曆 時鐘 |
萬年曆功能※1 | 年,月,日,時,分,秒,星期幾(自動判別閏年) 25℃時的月誤差為45秒。 |
||||
| 運算處 理速度 |
基本指令 | LD X0 : 34ns |
||||
| 應用指令 | MOV D0 D1 : 34ns | |||||
| 輸入輸出點數 | 擴充時輸入點數 | 256點以下 | 合計點數 c | a+b+ ≦ c ；256點以下 | ||
| 擴充時輸入點數 | 256點以下 | |||||
| 遠端I/O站點數 (CC-Link) |
256點以下 | |||||
| 上述合計點數 | 256點以下 | |||||
| 項目 | 進數 | 最大點數 | ||||||
|---|---|---|---|---|---|---|---|---|
| 使用者元件點數 | 輸入點 (X) | 8 | 1024點 | 輸入及輸出點合計最大256點 | ||||
| 輸出點(Y) | 8 | 1024點 | ||||||
| 內部補助繼電器（M） | 10 | 7680點 | ||||||
| 栓鎖繼電器（L） | 10 | 7680點 | ||||||
| 網路繼電器（B） | 16 | 2048點 | ||||||
| 警報點（F） | 10 | 128點 | ||||||
| 特殊網路繼電器（SB） | 16 | 2048點 | ||||||
| 步進點 (S) | 10 | 4096點 | ||||||
| 計時器 | 計時器(T) | 10 | 512點 | |||||
| 積算計時器(ST) | 10 | 16點 | ||||||
| 計數器 | 計數器(C) | 10 | 256點 | |||||
| 倍長計數器(LC) | 10 | 64點 | ||||||
| 系統元件點數 | 特殊繼電器（SM） | 10 | 10000點 | |||||
| 特殊暫存器（SD） | 10 | 12000點 | ||||||
| 模組讀寫元件 | 智能功能模組元件 | 10 | 65536點（使用 U □ \G □指定） | |||||
| 間接暫存器點數 | 間接暫存器（Z） | 10 | 20點 | |||||
| 倍長間接暫存器（LZ） | 10 | 2點 | ||||||
| 檔案暫存器點數 | 檔案暫存器（R） | 10 | 32768點 | |||||
| 擴充檔案暫存器（ER） | 10 | 32768 點（儲存於SD記憶卡） | ||||||
| 巢狀點數 | 巢狀（N） | 10 | 15點 | |||||
| 指標點數 | 指標（P） | 10 | 2048點 | |||||
| 中斷插入指標（I） | 10 | 178點 | ||||||
| 其他 | 10進常數（K） | 10進常數（K） | ─ | 16 位元時：-32768 ∼ +32767， |
||||
| 不附正負符號 | ─ | 16 位元時：0 ∼ 65535， 32位元時：0 ∼ 4294967295 |
||||||
| 16 進常數（H） | ─ | 16 位元時：0 ∼ FFFF， 32 位元時：0 ∼ FFFFFFFF |
||||||
| 實數常數（E） | 單精度 | ─ | E-3.40282347+38 ∼ E-1.17549435-38，0， E1.17549435-38 ∼ E3.40282347+38 |
|||||
| 文字列 | ─ | JIS碼 最大半型字255個 （包含NULL的話256個） |
||||||

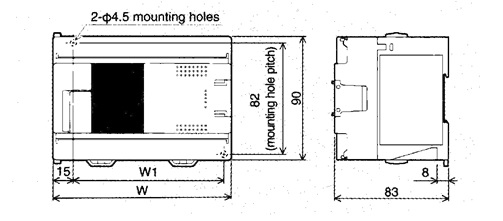

| 外形尺寸 |  |
|||||||
| 型號 | W | W1 (安裝孔間距) | 重量 | |||||
| FX5UJ-24M □ | 95 mm | 76 mm | 約0.55kg | |||||
| FX5UJ-40M □ | 130 mm | 111 mm | 約0.65kg | |||||
| FX5UJ-60M □ | 175 mm | 156 mm | 約0.80kg | |||||
