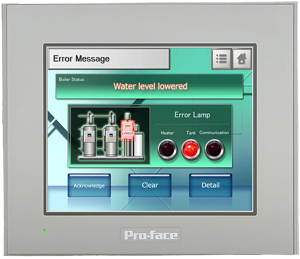

Pro-face普羅菲司-5.7型_彩色人機介面觸控螢幕

  • 5.7吋彩色人機介面觸控螢幕
  • 支援各種廠牌的PLC及控制器!
  • 配方與多國語言功能!

產品規格

項目 PFXGP4301TAD PFXGP4303TAD
螢幕 TFT 65,536色
色彩
背光燈 LED 背光燈
解析度 320 × 240 畫面 (SVGA)
顯示範圍(mm) W115.2 [4.54 in.] × H86.4 [3.40 in.]
亮度調整 16段調整(由畫面觸控來選擇)最暗5cd
對比調整 8個層次(由畫面觸控來選擇)
語言字型

ASCII：(碼頁850)文字(包含歐洲字型)
日本 ：ANK 158型式，6962個漢字(包含607個非漢字字型，JIS標準1&2)
台灣 ：(BIG 5碼)繁體中文字型
中國 ：(GB2321-80碼) 簡體中文字型
韓國 ：(KSC5601-1992碼)Hangul字型
字數 8x8 dots 40字 × 30 列
8x16 dots 40 字 × 15 列
16x16 dots 20 字 × 15 列
32x32 dots 10 字 × 7列
字型 顯示大小(*2) 8 × 8, 8 × 16, 16 × 16 與 32 × 32 畫素
字型大小 寬：可放大到 1 ~ 8倍
高：可放大 1/2, 1 ~ 8倍
記憶體 畫面記憶 使用者畫面區 16MB
資料備份 320 KB使用者資料備份記憶體
使用可充電之鋰電池(*3)
觸控螢幕解析度 8 × 6 個觸控鍵 / 畫面 (觸控動作設定 1或 2 點)

介面設備 序列埠(COM1) RS-232C
序列埠(COM2) RS-422/485
USB介面 USB2.0
  • 字型大小會依選擇的語言與放大比例而有所不同。
  • 鋰電池壽命：ST 週遭溫度為 25℃以下時，可使用 10 年。

一般規格

項目 PFXGP4301TAD PFXGP4303TAD
輸入電壓 DC24V
電壓範圍 DC19.2V to 28.8V
消耗功率 17W 以下
允許壓降 10 ms or less
絕緣測試 DC500V 10MΩ 以上(電線至接地線)
使用環境溫度
(櫥櫃內部)(面板表面)		 0℃ ~ +50℃ (*4)
儲存環境溫度 -20℃ ~ +60℃
操作溼度 10%RH ~ 90%RH (非結露環境：39℃以下)
儲藏溼度 10%RH ~ 90%RH (非結露環境：39℃以下)
耐震動 符合IEC61131-2
不連續振動：10Hz ~ 57Hz  0.075mm , 57Hz ~ 150Hz  9.8M/S2
連續振動 ：10Hz~57Hz 0.035mm , 57Hz~150Hz 4.9M/S2
X,Y,Z方向10次(80分鐘)
耐雜訊
(經由雜訊模擬器偵測)		 雜訊電壓：1000VP-P
雜訊頻寬：1 μs
上昇時間：1ns
抗靜電性 6kV (依EN 61000-4-2 第 3 級)
耐環境性 非腐蝕性氣體的環境
產品認證 EN550011 Class, EN61000-6-2, UL508, UL1604, CAN/CSA C22.2
污染程度 2級污染
產品評等(*5) 符合IP65 (JEM 1030), NEMA#250 Type 4× /12
外部尺寸 W169.5mm [6.67in] × H137mm [5.39in] × D59.5mm [2.34n]
重量 0.8kg(1.1 lb)以下
冷卻系統 空氣自然循環方式
  • 當連續數小時在超過 40℃ 之使用環境下操作ST時，其 LCD 顯示幕可能偶爾會模糊。
    此為暫時現象。當溫度轉為一般溫度後，顯示幕將會恢復正常。
    即使螢幕模糊 ST 操作也不會受到影響。
  • ST 機種的表面架設於堅固板已通過IP65 相同標準的測試環境。請在安裝前確認現場作業環境是否適合ST。
    若防水橡皮墊長時間使用，或從模型中卸下，則不能保證主機之保護等級如一般使用時相同。
    請確定固定時間更換橡皮墊以維持其一般的保護等級。

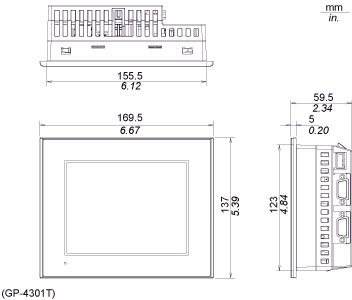

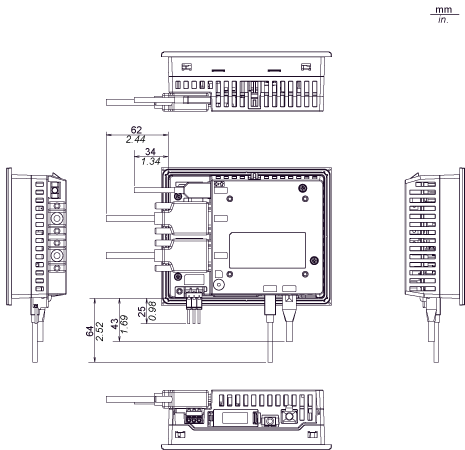

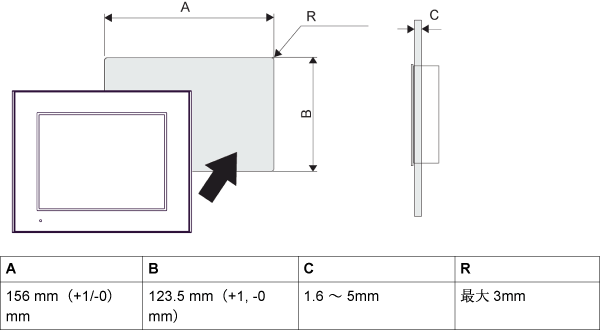

尺寸圖
