Pro-face普羅菲司-人機介面觸控螢幕-Simple Touch 小型圖型人機介面
- 小巧的38吋圖形與觸控螢幕!!
- 5.7吋機型相容的特性與功能!!
- 單色琥珀，8色灰階與320*240解析度之高畫質顯示幕
- 工業用先驅LED背光燈!
- 支援各種廠牌的PLC及控制器!
- 配方與多國語言功能!
產品規格
| 項目 | ST400-AG41-24V | ST401-AG41-24V | ST402-AG41-24V | ||||||
|---|---|---|---|---|---|---|---|---|---|
| 螢幕 | 單色LCD | ||||||||
| 色彩 | 琥珀色 / 2色灰階 / 8色灰階(*1) (透過軟體來轉換顏色) |
||||||||
| 背光燈 | LED 背光燈 | ||||||||
| 解析度 | 320 X 240 畫面 | ||||||||
| 顯示範圍(mm) | W76.7 [3.02 in.] × H57.5 [2.26 in.] | ||||||||
| 亮度調整 | 2種亮度(由畫面觸控來選擇) | ||||||||
| 對比調整 | 8個層次(由畫面觸控來選擇) | ||||||||
| 語言字型 |
|
||||||||
| 字數 | 8x8 dots | 40 字 × 30 列 | |||||||
| 8x16 dots | 20 字 × 15 列 | ||||||||
| 16x16 dots | 20 字 × 15 列 | ||||||||
| 32x32 dots | 10 字 × 7列 | ||||||||
| 字型 | 顯示大小(*2) | 8 × 8, 8 × 16, 16 × 16 與 32 × 32 畫素 | |||||||
| 字型大小 | 寬：可放大到 1 ~ 8倍 高：可放大 1/2, 1 ~ 8倍 |
||||||||
| 記憶體 | 畫面記憶 | 使用者畫面區 640KB (最適值：在3.2KB/畫面, 可呈現200畫面) |
|||||||
| 資料備份 | 96 KB使用者資料備份記憶體 使用可充電之鋰電池(*3) |
||||||||
| 觸控螢幕解析度 | 8 × 6 個觸控鍵 / 畫面 (觸控動作設定 1或 2 點) | ||||||||
| 功能鍵 | 6 個鍵 | ||||||||
| 介面設備 | 串列通信埠(X) | 非同步傳達介面：RS-422 資料長度：7 或 8 個位元 停止位元：1 或 2 個位元 極性檢查：None / Odd / Even 傳送速率：2400bps ~ 115200bps |
非同步傳達介面：RS-232C 資料長度：7 或 8 個位元 停止位元：1 或 2 個位元 極性檢查：None / Odd / Even 傳送速率：2400bps ~ 115200bps |
非同步傳達介面：RS-485(MPI) 資料長度：7 或 8 個位元 停止位元：1 或 2 個位元 極性檢查：None / Odd / Even 傳送速率：2400bps ~ 187.5Kbps |
|||||
| 擴充串列通信埠(Y) | ---------- | ---------- | 非同步傳達介面：RS-422 資料長度：7 或 8 個位元 停止位元：1 或 2 個位元 極性檢查：None / Odd / Even 傳送速率：2400bps ~ 38400bps |
||||||
| Tool Port介面 | 非同步TTL位準指令介面 <於畫面編輯中> 用來傳送畫面資料 (ST 編輯程式軟體與 ST 間) <於運作中> 以 2-Port 功能來作資料傳輸 可用來連接各式設備, 包含條碼機讀取 |
||||||||
- 根據色彩選擇，選擇 8 色灰階可能會導致 ST 螢幕畫面閃爍，且難以分辨顏色，在選擇此模式時，請確定所有顏色顯示如您所要的。
- 字型大小會依選擇的語言與放大比例而有所不同。
- 鋰電池壽命：ST 週遭溫度為 25℃以下時，可使用 10 年。
一般規格
| 項目 | ST400-AG41-24V | ST401-AG41-24V | ST402-AG41-24V |
|---|---|---|---|
| 輸入電壓 | DC24V | ||
| 電壓範圍 | DC19.2V to 28.8V | ||
| 消耗功率 | 7W 以下 | ||
| 允許壓降 | AC500V 20mA / 1 分鐘 (電線至接地線) | ||
| 絕緣測試 | DC500V 20MΩ 以上(電線至接地線) | ||
| 使用環境溫度 (櫥櫃內部)(面板表面) |
0℃ ~ +50℃ (*4) | ||
| 儲存環境溫度 | -20℃ ~ +60℃ | ||
| 操作溼度 | 10%RH ~ 90%RH (非結露環境：39℃以下) | ||
| 儲藏溼度 | 10%RH ~ 90%RH (非結露環境：39℃以下) | ||
| 耐震動 | 符合IEC61131-2 不連續振動：10Hz ~ 57Hz 0.075mm , 57Hz ~ 150Hz 9.8M/S2 連續振動 ：10Hz~57Hz 0.035mm , 57Hz~150Hz 4.9M/S2 X,Y,Z方向10次(80分鐘) |
||
| 耐雜訊 (經由雜訊模擬器偵測) |
雜訊電壓：1000VP-P 雜訊頻寬：1 μs 上昇時間：1ns |
||
| 抗靜電性 | 6kV (依EN 61000-4-2 第 3 級) | ||
| 耐環境性 | 非腐蝕性氣體的環境 | ||
| 產品認證 | EN550011 Class, EN61000-6-2, UL508, UL1604, CAN/CSA C22.2 | ||
| 污染程度 | 2級污染 | ||
| 產品評等(*5) | 符合IP65 (JEM 1030), NEMA#250 Type 4× /12 | ||
| 外部尺寸 | W130mm [5.12in] × H104mm [4.09in] × D41mm [1.61in] | ||
| 重量 | 0.4kg(1.1 lb)以下 | ||
| 冷卻系統 | 空氣自然循環方式 | ||
- 當連續數小時在超過 40℃ 之使用環境下操作ST時，其 LCD 顯示幕可能偶爾會模糊。
此為暫時現象。當溫度轉為一般溫度後，顯示幕將會恢復正常。
即使螢幕模糊 ST 操作也不會受到影響。 - ST 機種的表面架設於堅固板已通過IP65 相同標準的測試環境。請在安裝前確認現場作業環境是否適合ST。
若防水橡皮墊長時間使用，或從模型中卸下，則不能保證主機之保護等級如一般使用時相同。
請確定固定時間更換橡皮墊以維持其一般的保護等級。

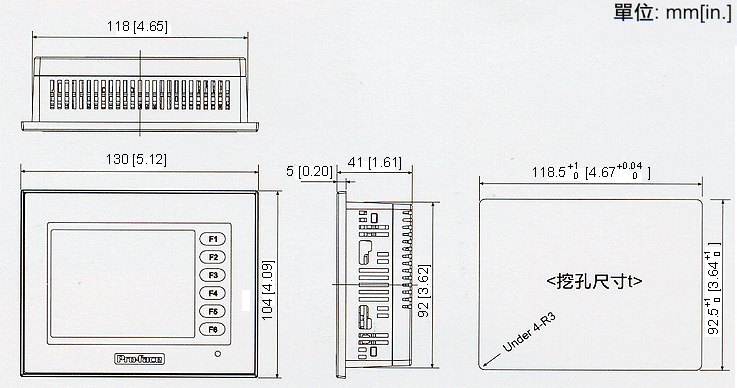

尺寸圖
