MITSUBISHI三菱電機-Q系列(CC-LINK網路模組)
- 固定/非固定資料傳輸功能
- CC-LINK自動啟動功能
- 遠端控制器初始功能
- 掃描同步功能
- 待機主站功能
- 中斷插入程式啟動功能
- 子局切斷功能
- 自動歸建功能
- 預約局設定功能
- 局號重複檢查功能
型號規格-CC-LINK
| 項目 | 規 格 |
|---|---|
| 最大傳輸點數 | 遠端I/O(RX,RY) : 各2048點 |
| 遠端暫存器(RWw) : 256點(主站→子站,遠端I/O) | |
| 遠端暫存器(RWr) : 256點(子站,遠端I/O→主站) | |
| 一局可使用的點數 | 遠端I/O(RX,RY) : 各32點(子站30點) |
| 遠端暫存器(RWw) : 4點(主站→子站,遠端I/O) | |
| 遠端暫存器(RWr) : 4點(子站,遠端I/O→主站) | |
| 最大佔有點數(子站) | 4局(遠端I/O 128點, 遠端暫存器32點) |
| 專用指令傳輸 | 最大1024Byte/局 |
| 網路掃瞄時間(10Mbps的時候) | 3.3ms(遠端I/O 2048點, 遠端I/O模態時) |
| 3.3ms(遠端I/O 2048點, 遠端暫存器512點, 遠端I/O模態時) | |
| 通信速度 | 10M/5M/2.5M/625k/156kbps |
| 通信方式 | Pulling方式 |
| 連接架構 | 匯流排(RS-485) |
| 連接台數 | 64台,但是必須符合下列條件 (1×a)+(2×b)+(3×c)+(4×d)≦64 a: 佔1局的模組台數, b: 佔2局的模組台數 c: 佔3局的模組台數, d: 佔4局的模組台數 (16×A)+(54×B)+(88×C)≦2304 A: 遠端I/O的台數≦64台 B: 遠端控制器的台數≦42台 C: 子站, 待機主站, 獨立控制器的台數≦26台 |

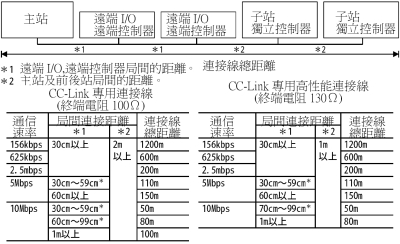

| 連接總距離及局間距離 系統(1) 只有遠端I/O及遠端控制器所構成的系統 |
 |
| 連接總距離及局間距離 系統(2) 由遠端I/O,遠端控制器,子站,待機主站 及獨立控制器所構成的系統 |
 |
