Two-Way双象貿易股份有限公司MITSUBISHI三菱電機-Q系列(乙太網路模組)
- 10BASE5/10BASE2/10BASE-T
- 與個人電腦通信
- 通信支援套裝軟體
- 固定緩衝區資料讀寫功能
- 與個人電腦間的大量資料傳輸
- 郵件收發，自動報知功能
- 資料連結功能
- 通信回路數
- 不需程式，只要簡單的參數設定
- 遠端程式傳輸/監視功能
- 可透過多個網路連線控制

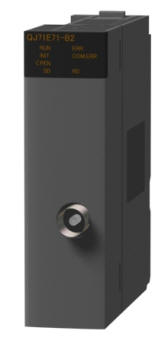

乙太網路模組外觀及各部說明
| 項目 | QJ71E71 | QJ71E71-B2 | ||
|---|---|---|---|---|
| 連接線 | 10BASE5 | 10BASE-T | 10BASE2 | |
| 傳輸規格 | 傳送速率 | 10Mbps | ||
| 傳送方式 | Base Band | |||
| 節點間最長距離(m) | 2500 | 4000 | 925 | |
| 最大segment長度(m) | 500 | 100 | 185 | |
| 最大節點數 | 100台/Segment | 1024台/全Hub(12台) | 30台/Segment | |
| 最小節點間隔(m) | 2.5 | － | 0.5 | |
| 資料容量 | 同時可能開放連線數 | 16個連線 | ||
| 固定緩衝區容量 | 1kWord ×16區 | |||
| 任意緩衝區容量 (電子郵件附加檔案容量) |
6 kWord ×1區 | |||
| 一次通信可傳輸的資料數 | 三菱專用通信協定通信 | 960Word | ||
| 固定緩衝區通信 | 1kWord | |||
| 任意緩衝區通信 (電子郵件附加檔案容量) |
6 kWord | |||
| 資料送受信指令 RECVS, RECV, READ, SREA D, SEND, WRITE, SWRITE |
480 Word | |||
| 資料送受信指令 ZNRD, ZNWR |
230 Word | |||
| 可使用的PLC | Q系列PLC(Q模態) | |||
| 1台CPU最大可使用模組台數 | 最多4台 | |||
| 佔I/O點數 | 32點 | |||
| DC5V消耗電流(A) | 0.8 | |||
| 尺寸(mm) | 98(H)×27.4(W)×90(D) | |||
| 重量(kg) | 0.5 | |||
