Q系列乙太網路模組-- 新手上路篇

一.乙太網路模組的特點

可使用的乙太網路規格：

(1)

可適用於10BASE5/10BASE2/10BASE-T/100BASE-TX 的各種網路

10BASE5：RG-8或RG-11同軸電纜,500公尺,速度10Mbps,使用粗線乙太網路(Thick Ethernet)

10BASE2：RG-58同軸電纜,200公尺,速度10Mbps,使用細線乙太網路(Thin Ethernet)

10BASE-T：22-AWG UTP纜線和RJ45接頭,100公尺,速度10Mbps,使用雙絞線乙太網路(Twisted-pair Ethernet)

100BASE-TX：兩對Category 5 UTP和STP纜線,100公尺內,速度100Mbps

(2)

個人電腦使用三菱專用通信協定與 PLC做溝通,即可以上傳或下載階梯圖程式

(3)

有提供通信支援套裝軟體,使用者無須了解三菱專用通信協定的內容,即可讀出或寫入資料至PLC,當然套裝軟體也提供VB,VC++相關的函數庫

(4)

Q-PLC可透過乙太網路模組提供一個固定的緩衝記憶區與個人電腦或者是其他台Q-PLC主機執行資料的讀出或寫入

(5)

與個人電腦間可以大量的資料傳輸

(6)

有郵件收發,自動報知的功能

(7)

可使用”資料連結”專用指令,PLC與PLC之間可互相讀寫資料或執行遠方RUN/STOP操作

(8)

最多可以開放16個通信回路同時執行資料的讀寫處理

(9)

不需要程式,只需簡單的參數設定,乙太網路模組的初始設定及通信對象的回路設定均可透由PLC編輯軟體GPPW下的Parameter-[Network Parameter]來設定

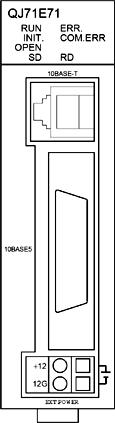

10BASE5
10BASE-T

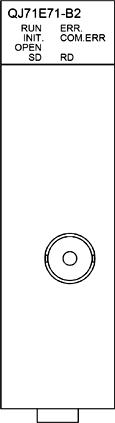

10BASE2

10BASE-T

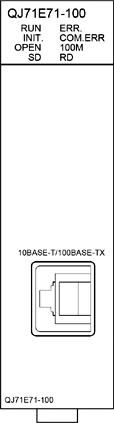

100BASE-TX

(10)

透過網路,個人電腦可與網路內任何一台PLC傳輸程式或執行線上監視

(11)

”個人電腦使用三菱專用通信協定對PLC連線功能”及”階梯圖軟體GPPW程式傳輸功能程式傳輸功能”均可通過複數個MELSECNET/10或Ethernet網路中對某一台PLC執行

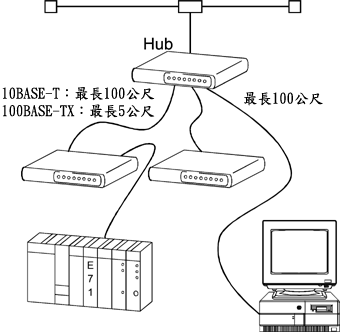

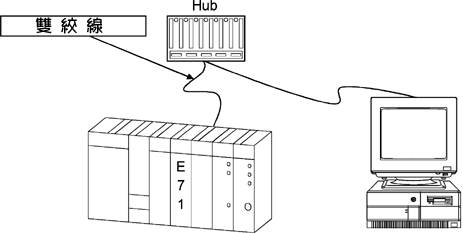

二.系統架構

三.透由乙太網路模組QJ71E71作階梯圖軟體的傳輸

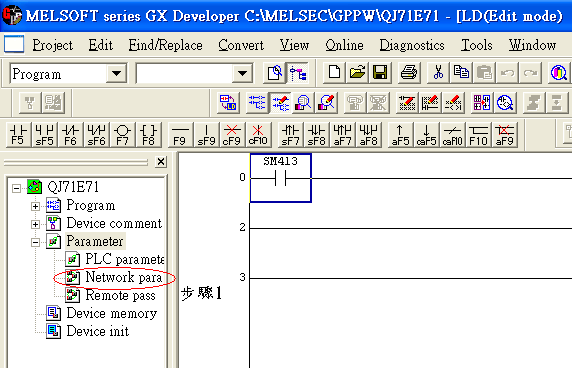

步驟一:	利用Q-CPU的USB或RS232,透由階梯圖軟體GPPW來作乙太網路模組QJ71E71的參數設定 Parameter->[Network Parameter]

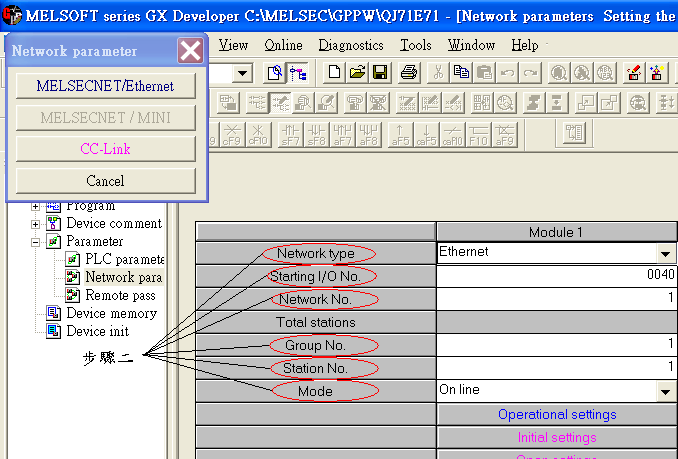

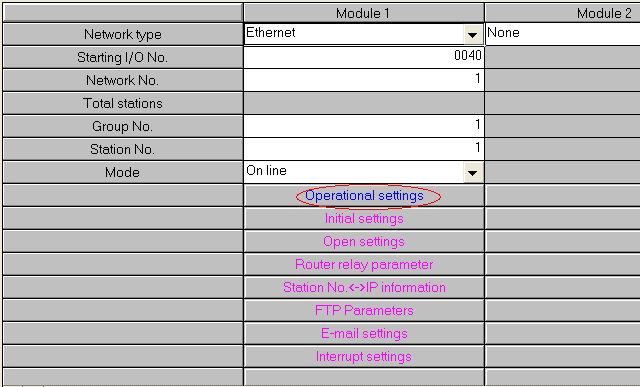

步驟二:	點選MELSECNET/Ethernet,即可以設定乙太網路模組的編排位置,站號,群組號碼,MODE

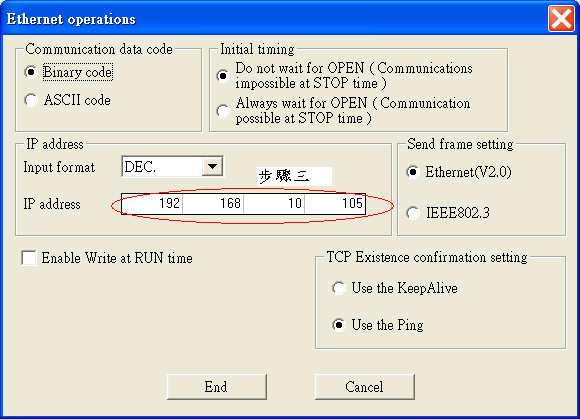

步驟三:	再點選Operational setting,設定乙太網路模組QJ71E71的IP位置

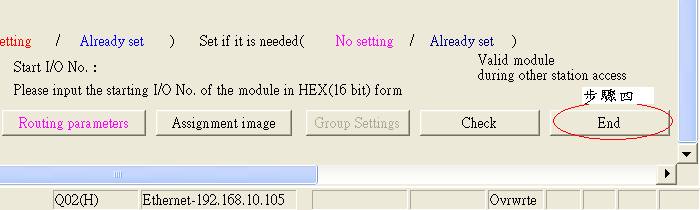

步驟四:	乙太網路模組QJ71E71參數設定好後按END,把參數寫進Q-CPU (記得喔寫進去後一定要做RESET的動作)

步驟五:	再重開一個階梯圖軟體GPPW選擇[READ FROM PLC],點選QCPU(Qmode)後,按OK

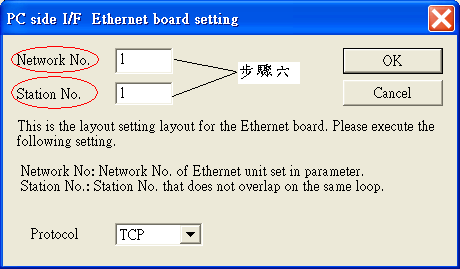

步驟六:	在PC Side I/F點選Ethernet board,然後進去Ethernet board設定站號和Network Number,設定好後按OK (P.S:這裡的Station No是指你電腦的站號,而不是乙太網路模組的站號,範圍2~64,不可重疊號碼)

步驟七:	在PLC side I/F點選Ethernet module,設定乙太網路模組QJ71E71的IP位置 (即在Network Parameter中的IP位置)

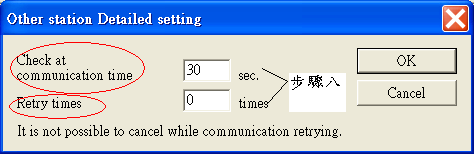

步驟八:	在Other station中,點選Other station(Single network),可設定確認的連線時間和重試的次數

步驟九:	前面的設定如果都已設好,可以點選Connection test,測試有沒有連線成功,如果成功連線會在底下的PLC type出現PLC的型號,此時便可以傳送PLC的程式!! 如果無法正常連線,再檢查一次Network的參數設定是否正確,重複步驟四到九的步驟!!
