| FX3U-4AD-ADP(4點類比輸入左側模組) |
-
高精度類比輸入左側模組,選擇電壓輸入時數位解析度為12位元,電流輸入時數位解析度為11位元。。
-
本模組提供4點類比輸入,電壓輸入（DC0～10V)或電流輸入（DC4～20mA)
-
4點類比輸入中,電壓及電流可混合指定
-
不必使用程式,類比可自動轉換成數位信號傳送至PLC當中
|
|
項目
|
電壓輸入
|
電流輸入
|
|
類比輸入
|
DC 0～10V（輸入阻抗
194kΩ）
|
DC 4～20mA（輸入阻抗250Ω）
|
|
轉換數位值
|
BIN 12位元
|
BIN 11位元
|
|
解析度
|
2.5mV（10V/4000）
|
10μA（16mA/1600）
|
|
精度
|
l
[周圍温度25℃±5℃時]
全刻劃10V±0.5%(±50mV)
l
[周圍温度0℃～55℃時]
全刻劃10V±1.0%(±100mV)
|
l
[周圍温度25℃±5℃時]
全刻劃16mA±0.5%(±80μA)
l
[周圍温度0℃～55℃時]
全刻劃16mA±1.0%(±160μA) |
|
變換速度
|
200μs (資料於每次掃描時更新)/模組
|
|
絕緣方式
|
類比輸入與PLC之間使用光耦合二極體絶縁
驅動電源與類比輸入之間使用DC/DC轉換器絶縁、類比輸入各CH間非絕緣
|
|
電源
|
DC5V 15mA(由PLC主機供電)
DC24V +20% -15% 40mA/DC24V（模組驅動電源,由外部供給）
|
|
輸入輸出佔有點數
|
不佔點數
|
|

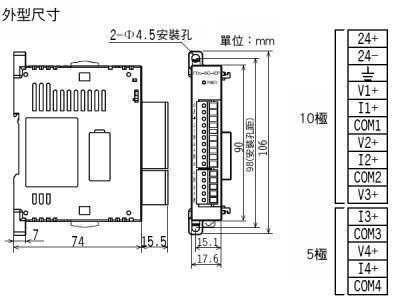

► 尺寸 |
 |
|
|
 |
| FX3U-4DA-ADP(4點類比輸出左側模組) |
-
高精度類比輸出左側模組,選擇電壓輸入時數位解析度為12位元,電流輸入時數位解析度為11位元。
-
本模組提供4點類比輸出,電壓輸出（DC0～10V)或電流輸出（DC4～20mA)。
-
4點類比輸出中,電壓及電流可混合指定。
-
不必使用程式,數位信號可自動轉換成類比輸出傳送至PLC當中。
|
|
項目
|
電壓輸出
|
電流輸出
|
|
類比輸出
|
DC0～10V(外部負荷抵抗5k～1MΩ)
|
DC4～20mA(外部負荷抵抗500Ω以下)
|
|
可轉換數位值
|
BIN 12位元
|
|
解析度
|
2.5mV（10V/4000）
|
4μA(16mA/4000)
|
|
精度
|
[周圍温度25℃±5℃時]
全刻劃10V±0.5%(±50mV)
[周圍温度0℃～55℃時]
全刻劃10V±1.0%(±100mV)
外部負載阻抗(Rs)低於5kΩ以下時,
須增加下列計算。(1%等於増加100mV)
|
[周圍温度25℃±5℃時]
全刻劃16mA±0.5%(±80μA)
[周圍温度0℃～55℃時]
全刻劃16mA±1.0%(±160μA）
|
|
変換速度
|
200μs (資料於每次掃描時更新)/模組
|
|
絶縁方式
|
類比輸出與PLC之間使用光耦合二極體絶縁
驅動電源與類比輸出之間使用DC/DC轉換器絶縁、類比輸出各CH間非絶縁
|
|
電源
|
DC5V 15mA(由PLC主機供電)
DC24V +20% -15% 40mA/DC24V（模組驅動電源,由外部供給）
|
|
輸入輸出佔有点数
|
不佔點數
|
|
► 尺寸 |
|
|
|
|
 |
| FX3U-4AD-PT-ADP(4點PT溫度輸入左側模組) |
-
專門用來連接白金電阻(Pt100 3線式)感溫棒（K形、J形）的溫度輸入模組。
-
一台模組提供4點溫度輸入。
-
測定溫度可顯示攝氏（℃）或華氏（ﾟF）。
-
不必使用程式,類比可自動轉換成溫度值傳送至PLC當中。
|
|
項目
|
攝氏（℃） |
華氏（ﾟF）
|
|
可連接感溫棒
|
白金電阻3線式 Pt100
3850PPM/℃ JIS C 1604-1989
|
|
定格温度範圍
|
-50℃～250℃
|
-58ﾟF～482ﾟF
|
|
|
-500～2500
|
-580～4820
|
|
轉換數位值
|
0.1℃
|
0.18ﾟF
|
|
|
［周圍温度25℃±5℃時］
全刻劃 ±0.5%
［周圍温度0～55℃時］
全刻劃
±1.0%
|
|
解析度
|
200μs (資料於每次掃描時更新)/模組
|
|
|
類比輸入與PLC之間使用光耦合二極體絶縁
驅動電源與類比輸入之間使用DC/DC轉換器絶縁、類比輸入各CH間非絶縁
|
|
精度
|
DC5V 15mA(由PLC主機供電)
DC24V +20% -15% 40mA/DC24V（模組驅動電源,由外部供給）
|
|
変換速度
|
不佔點數
|
|

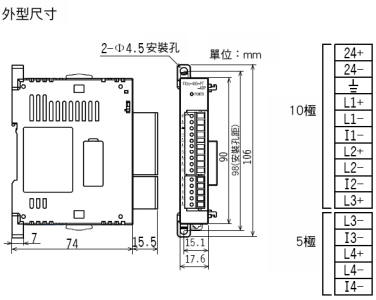

► 尺寸 |
 |
|
|
 |
| FX3U-4AD-TC-ADP(4點TC溫度輸入左側模組) |
-
專門用來連接熱電耦感溫棒（K形、J形）的溫度輸入模組。
-
一台模組提供4點溫度輸入。
-
測定溫度可顯示攝氏（℃）或華氏（ﾟF）。路
-
不必使用程式,類比可自動轉換成溫度值傳送至PLC當中。
|
|
項目
|
攝氏（℃）
|
華氏（ﾟF）
|
|
可連接感溫棒
|
熱電耦感溫棒K形或J形, JIS C 1602-1995
但是,4個ch必須使用同型式的感溫棒。
|
|
定格温度範圍
|
K形
|
-100℃～1000℃
|
K形
|
-148ﾟF～1832ﾟF
|
|
J形
|
-100℃～600℃
|
J形
|
-148ﾟF～1112ﾟF
|
|
轉換數位值
|
K形
|
-1000～10000
|
K形
|
-1480～18320
|
|
J形
|
-1000～6000
|
J形
|
-1480～11120
|
|
解析度
|
K形
|
0.4℃
|
K形
|
0.72ﾟF
|
|
J形
|
0.3℃
|
J形
|
0.54ﾟF
|
|
精度
|
±(0.5%
全刻劃＋1℃)
|
|
変換速度
|
200μs (資料於每次掃描時更新)/模組
|
|
絶縁方式
|
類比輸入與PLC之間使用光耦合二極體絶縁
驅動電源與類比輸入之間使用DC/DC轉換器絶縁、類比輸入各CH間非絶縁
|
|
電源
|
DC5V 15mA(由PLC主機供電)
DC24V +20% -15% 40mA/DC24V（模組驅動電源,由外部供給）
|
|
輸入輸出佔有点数
|
不佔點數
|
|

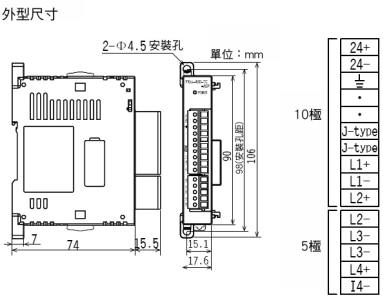

► 尺寸 |
 |
|
|
 |
