| FX3U-232-BD(RS232C功能擴充基板) |
-
使用自由通訊協定,專門用來與具有RS-232C介面印表機,條碼機,磁卡機,溫度控制器,磅秤連接的PLC
RS-232C介面。
-
個人電腦(GPPW)可透過本介面進行PLC程式的讀出及寫入作業,個人電腦透過本介面可使用A系列通訊協定與FX3U連線溝通。
-
三菱GOT人機介面可透過本介面與PLC連接。
|
|
項目
|
規格
|
|
傳送規格
|
RS-232C標準規格
|
|
最大傳送距離(絕緣)
|
15m(非絕緣)
|
|
外部機器的連接方法
|
D-SUB 9pin (公頭)
|
|
信號顯示(LED)
|
RD, SD
|
|
通信方式
|
全雙工雙向
|
|
傳送
速率
|
自由通訊協定、
三菱專用通訊協定
|
300/600/1200/2400/4800/9600/19200bps
|
|
PLC程式傳輸
|
9600/19200/38400/57600/115200bps
|
|
通訊協定
|
自由通訊協定, A系列専用通訊協定1,4形式, PLC程式傳輸
|
|
電源
|
DC5V 20mA(由PLC主機供電)
|
|
輸入輸出佔有點數
|
不佔點數
|
|

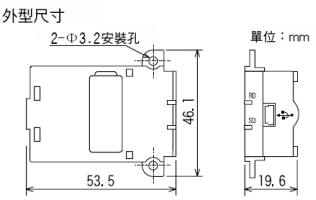

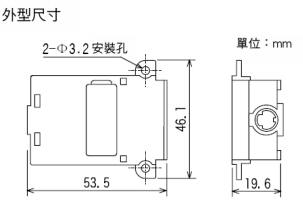

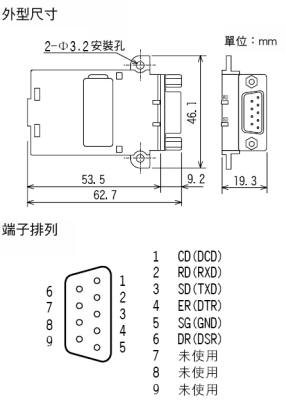

► 尺寸 |
 |
|
|
