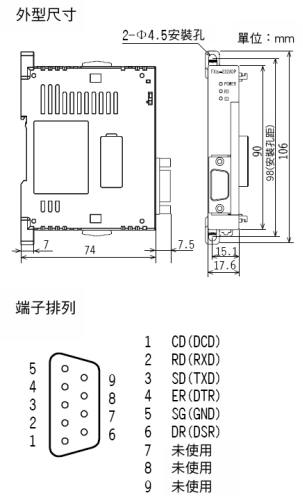

| FX3U-232ADP-MB |
-
FX3U主機透過本RS-232介面，使用Modbus通訊協定(或自由通訊協定)，
與內建Modbus通訊協定的各種控制元件(如條碼機,磁卡機,溫度控制器,磅秤)
執行1:1連線通訊。
|
|
項目
|
FX3U-232ADP-MB
|
|
傳送規格
|
RS-232C標準規格
|
|
最大傳送距離（絶縁）
|
15m
|
|
絶縁
|
光耦合二極體絶縁
|
|
外部機器的連接方法
|
D-SUB 9pin (公頭)
|
|
信號顯示(LED)
|
SD, RD，POWER
|
|
通信方式
|
全双工双方向 {FX2NC-232ADP用於FX1S,FX1N,FX1NC,FX2N(V2.00以下)時半双工}
|
|
傳送速率
|
自由通訊協定、
三菱專用通訊協定
|
300/600/1200/2400/4800/9600/19200bps
|
|
PLC程式傳輸
|
9600/19200/38400/57600/115200bps
|
|
通訊協定
|
自由通訊協定, A系列専用通訊協定1,4形式,
PLC程式傳輸
|
|
輸入輸出佔有点数
|
不佔点数
|
|
與PLC的交信
|
自由通訊協定時使用RS/RS2命令
|
|
電源
|
DC5V 30mA(由PLC主機供電)
|
|
|
 |

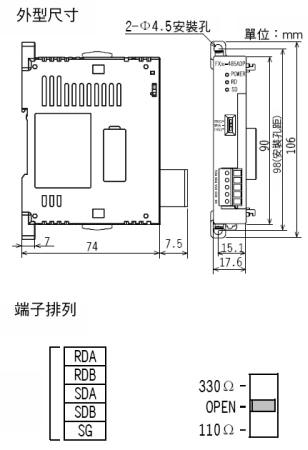

| FX3U-485ADP-MB |
- 三菱FX3U主機透過本RS-485介面，使用Modbus通訊協定(或自由通訊協定)，
與內建Modbus通訊協定的各種控制元件(如條碼機,磁卡機,溫度控制器,磅秤)
執行1:n(最多32台)連線通訊。
|
|
項目
|
FX3U485ADP-MB
|
|
傳送規格
|
RS-485標準規格
|
|
最大傳送距離（絶縁）
|
500m
|
|
絶縁
|
光耦合二極體絶縁
|
|
外部機器的連接方法
|
SD, RD，POWER
|
|
信號顯示(LED)
|
歐規5孔端子台
|
|
通信方式
|
半双工双方向
|
|
通信方法
|
自由通訊協定, A系列専用通訊協定1,4形式,
並列運轉, PLC小網路
|
|
傳送速率
|
自由通訊協定、
三菱專用通訊協定
|
300/600/1200/2400/4800/9600/19200bps
|
|
並列運轉
|
115200bps
|
|
PLC小網路
|
38400bps
|
|
終端電組
|
内鍵（330Ω/110Ω轉換）
|
|
輸入輸出占有点数
|
不占点数
|
|
與PLC的交信
|
自由通訊協定時使用RS/RS2命令
|
|
電源
|
DC5V 20mA
|
|
|
 |
