| 四.硬體說明: |

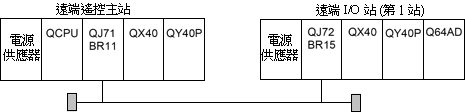

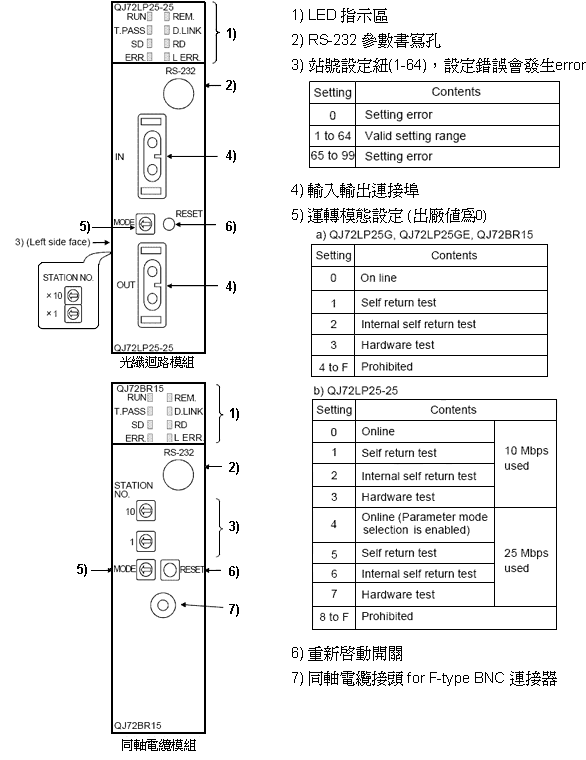

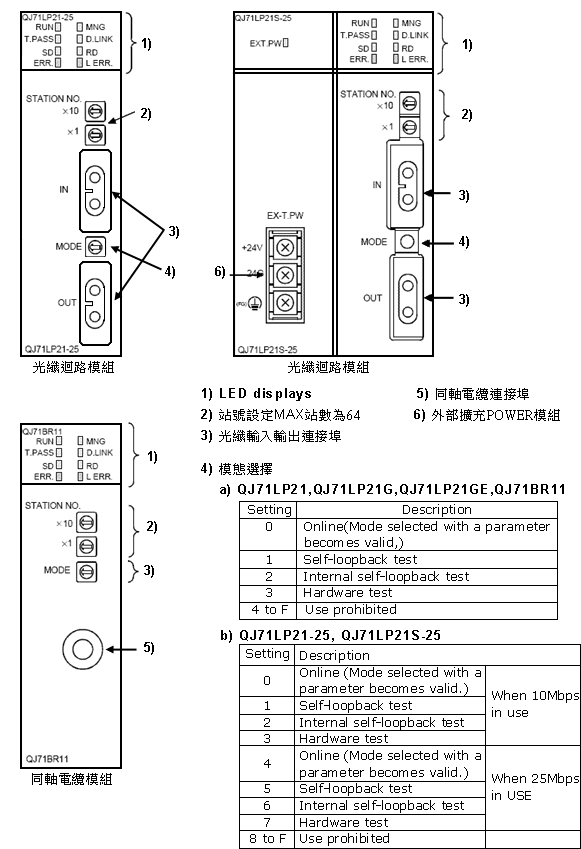

Master Station外部說明
|
|
|
模組外部LED訊息說明
Master Station
|
No. |
Name |
LED狀態 |
描述 |
1 |
RUN |
Green on |
模組正常運轉 |
Off |
硬體錯誤 |
2 |
MNG＊1 |
Green on |
主站模組運轉 |
Off |
非主站運轉 |
3 |
T.PASS |
Green on |
網路上線中(目前已在網上運轉) |
Green flash |
測試中會有約20次的閃爍，時間大約是10秒鐘 |
Off |
網路未連接 |
4 |
D.LINK |
Green on |
資料傳遞已執行 |
Off |
資料傳遞未執行，可能是cpu error，模組錯誤，參數未完成設定所造成 |
5 |
SD |
Green on |
資料傳送 |
Off |
資料未傳送 |
6 |
RD |
Green on |
資料已送達 |
Off |
資料未送達 |
7 |
ERR. |
Red on |
•可能是以下幾項錯誤發生：
站號設定錯誤(0-64)、運轉模態設定錯誤(請依照建議設定值設定)
•同樣的站號出現在同一個網路上
•錯誤的參數設定
•CPU發生重大的錯誤 |
Flashing |
TEST模式中發現錯誤 |
Off |
正常運轉 |
8 |
L ERR. |
Red on |
有通訊異常的情況發生，其發生原因可以是以下幾項所造成的
| CRC |
： |
可能是損壞的傳輸線或是干擾造成的通訊異常 |
| OVER |
： |
訊號的發送以及收發可能因為硬體上的錯誤造成無法正確的發送或是接收訊號，致使模組發生過度收寫的情況。
一般都是硬體方面的問題 |
| AB.IF |
： |
這個錯誤的發生一般都是因為資料長度的實際長度與設定值有衝突性的時候發生 |
| TIME |
： |
超出檢查時間，主站未有回應 |
| DATA |
： |
收到錯誤的編碼資料 |
| UNDER |
： |
內部的運算發生錯誤，無法吻合訊框的設定 |
| LOOP |
： |
鄰接子站的電源OFF就會出現這樣的訊號，或者是鄰站的硬體錯誤所造成的。 |
<Corrective action>
一般故障排除建議先行檢查接頭以及電纜線，來排除障礙 |
Off |
無通訊錯誤 |
9 |
EXT. PW |
Green on |
外部電源連接 |
Off |
無外部電源 |
|
|
Slave Station外部說明
|
|
模組外部LED訊息說明
Slave Station
|
No. |
Name |
LED狀態 |
描述 |
1 |
RUN |
Green on |
模組正常運轉 |
Off |
硬體錯誤 |
2 |
REM. |
Green on |
主站模組運轉 |
Green flashing |
模組正在寫入ROM，或正在TEST MODE運轉 |
Off |
遠端遙控初始設定中(或是其他硬體錯誤發生) |
3 |
T.PASS |
Green on |
已上網路運轉 |
Green flash |
TEST MODE運轉約會閃爍10次，時間大約是20秒鐘 |
Off |
連接檢查無法完成 |
4 |
D.LINK |
Green on |
資料連接已執行 |
Off |
可能是其他的錯誤造成無法資料連結 |
5 |
SD |
Green on |
資料已送出 |
Off |
資料未送出 |
6 |
RD |
Green on |
資料已接收 |
Off |
資料未接收 |
7 |
ERR. |
Red on |
•站號設定錯誤，超出合理的設定值
•線上出現同樣站號的模組
•可能是主站模組設定當錯誤發生時切離這個網路造成錯誤發生
•主站模組下，錯誤的參數造成錯誤發生 |
Flashing |
TEST模式中發現錯誤 |
Off |
正常運轉 |
8 |
L ERR. |
Red on |
有通訊異常的情況發生，其發生原因可以是以下幾項所造成的
| CRC |
： |
可能是損壞的傳輸線或是干擾造成的通訊異常 |
| OVER |
： |
訊號的發送以及收發可能因為硬體上的錯誤造成無法正確的發送或是接收訊號，致使模組發生過度收寫的情況。
一般都是硬體方面的問題 |
| AB.IF |
： |
這個錯誤的發生一般都是因為資料長度的實際長度與設定值有衝突性的時候發生 |
| TIME |
： |
超出檢查時間，主站未有回應 |
| DATA |
： |
收到錯誤的編碼資料 |
| UNDER |
： |
內部的運算發生錯誤，無法吻合訊框的設定 |
| LOOP |
： |
鄰接子站的電源OFF就會出現這樣的訊號，或者是鄰站的硬體錯誤所造成的。 |
<Corrective action>
一般故障排除建議先行檢查接頭以及電纜線，來排除障礙 |
Off |
無通訊錯誤 |
|
|
| 五.設定說明 |
設定範例:
|
→步驟一
|
|

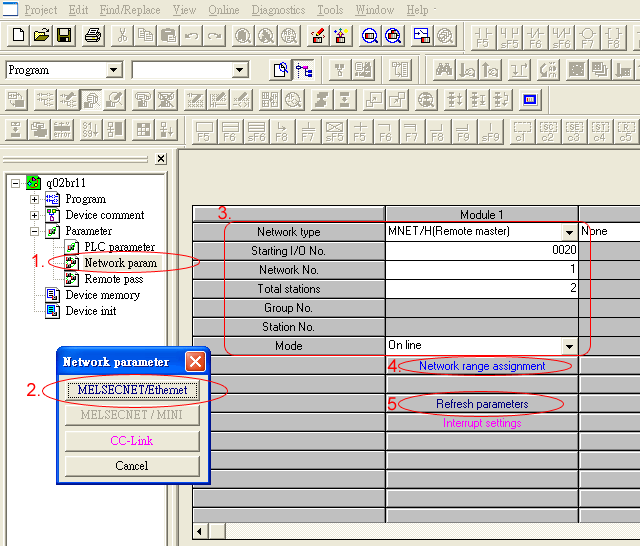

1. 選Project list → parameter → network 會出現2.中的Network Parameter
2. 點選MELCENET/Ethernet
3. 會出現如範例畫面中的3.並將其參數填入.
Network type → MNET/H(Remote master)
Starting I/O No. → 0000
Network No. → 1
Total stations → 2
Mode → On line
|
4. 如下

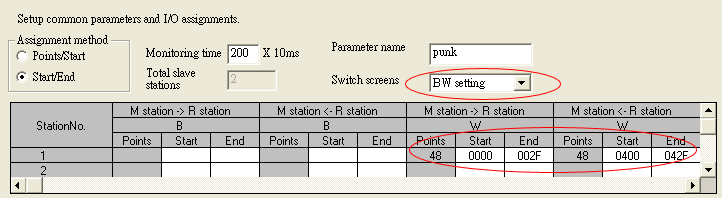

(1) BW設定 |
|

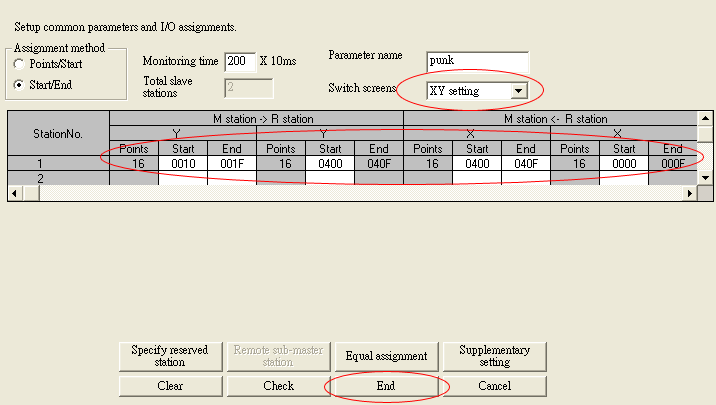

(2)LX/LY設定
|
|
設定完成前請記得按下End鍵,所設定的部分才會紀錄下來
|

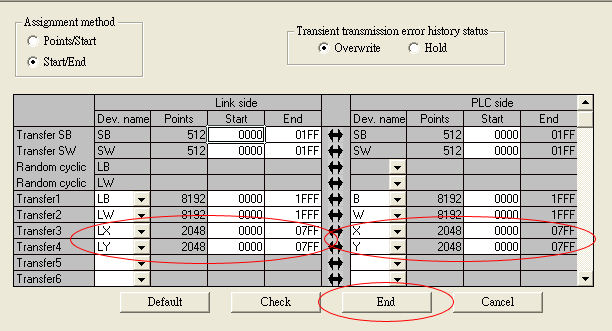

5. 更新參數(Refresh parameters)設定
設定完成前請記得按下End鍵,所設定的部分才會紀錄下來
|

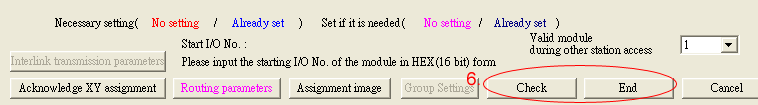

6. 完成設定
請先執行CHECK檢查參數,ok無錯再執行end,並將程式傳入CPU程式完成MASTER STATION的設定
|
|
→步驟二
|
 |

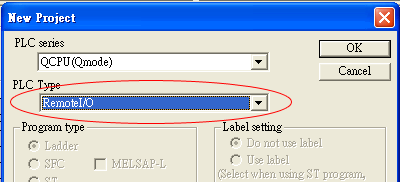

選好PLC型號後點OK，接下來點

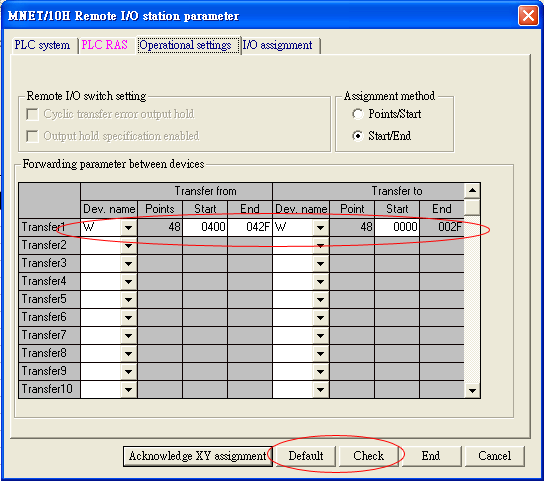

Project list→Plc Parameter，並於離開前執行check，ok無誤後，執行End後離開 |
 |
並將程式傳入QJ72BR15，完成以上步驟一與二即可完成設定讓系統連通
|
|
五.附屬功能說明: |
|

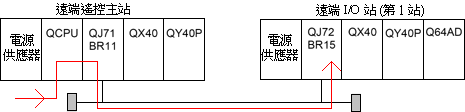

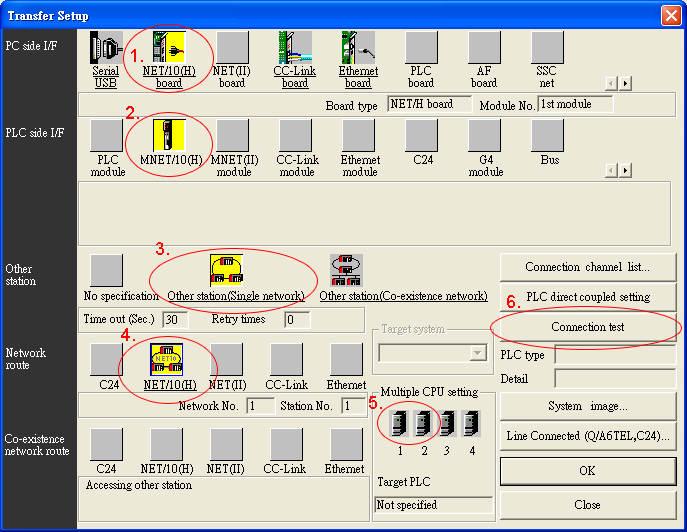

請依照以上流程1-5執行設定,設定完成後,執行第6項Conection test,檢查完成後點OK離開及可以透過這項設定去讀他站的程式
|
|
|
