MITSUBISHI三菱電機-FX3G
- 火狐狸第三代可程式控制器
- 主機內建兩個通訊埠（RS422&USB）
- 最大可擴充至256點（包括CC-LINK網絡I/O）
- 定位功能設置方便（最多三軸）
- 主機左側最多可連接4台FX3U左側模組
- 可設置兩級密碼，每16字元，增強密碼保護功能
型號/規格
| 型號 | 輸入輸出點數 | 輸入型式 | 輸出型式 | 配線 | ||
|---|---|---|---|---|---|---|
| 輸入點數 | 輸出點數 | 合計點數 | ||||
| AC電源/DC24V(NPN/PNP共用)輸入 | ||||||
| FX3G-14MT/ES (臺灣未進口) |
8 | 6(8)*1 | 14(16)*1 | DC24V (NPN/PNP共用) | 電晶體 (NPN) | 端子台 |
| FX3G-24MT/ES | 14(16)*1 | 10(16)*1 | 24(32)*1 | DC24V (NPN/PNP共用) | 電晶體 (NPN) | 端子台 |
| FX3G-40MT/ES | 24 | 16 | 40 | DC24V (NPN/PNP共用) | 電晶體 (NPN) | 端子台 |
| FX3G-60MT/ES | 36(40)*1 | 24 | 60(64)*1 | DC24V (NPN/PNP共用) | 電晶體 (NPN) | 端子台 |
| FX3G-14MR/ES | 8 | 6(8)*1 | 14(16)*1 | DC24V (NPN/PNP共用) | 繼電器 (PNP) | 端子台 |
| FX3G-24MR/ES | 14(16)*1 | 10(16)*1 | 24(32)*1 | DC24V (NPN/PNP共用) | 繼電器 (PNP) | 端子台 |
| FX3G-40MR/ES | 24 | 16 | 40 | DC24V (NPN/PNP共用) | 繼電器 (PNP) | 端子台 |
| FX3G-60MR/ES | 36(40)*1 | 24 | 60(64)*1 | DC24V (NPN/PNP共用) | 繼電器 (PNP) | 端子台 |
一般規格
| 項目 | 規格 | |||||
|---|---|---|---|---|---|---|
| 環境溫度 | 使用時：0~55℃；保存時：-25~75℃ | |||||
| 相對溼度 | 使用時：5~95%RH (非結霧狀態) | |||||
| 耐震動 | 符合EN 68-2-6標準 | |||||
| 頻率(Hz) | 加速度(m/s2) | 振幅(mm) | ||||
| 安裝於鋁軌 | 10~57 | － | 0.035 | X、Y、Z方向各10次 (合計個80分鐘) |
||
| 57~150 | 4.9 | － | ||||
| 直接安裝時 | 10~57 | － | 0.075 | |||
| 57~150 | 9.8 | － | ||||
| 耐衝擊 | 符合EN 68-2-6標準 (147m/s2加速度，作用時間：11ms，正弦半波脈衝X, Y, Z方向各3次) |
|||||
| 耐雜訊 | 由雜訊模擬器產生對應在雜訊電壓1000Vp-p、雜訊寬度1μs、上升時間1μs、周期為30~100Hz時，進行模擬測試。 | |||||
| 耐電壓 | AC 1500V 1分鐘 | 符合JEM-1021標準 各端子與接地端之間。 |
||||
| AC 500V 1分鐘 | ||||||
| 絕緣阻抗 | DC 500V，5MΩ以上 | |||||
| 接地 | 第三種接地(接地電阻100Ω以下) (不可與其他大電流設備共同接地) *1 |
|||||
| 工作環境 | 避免腐蝕性氣體、可燃性瓦斯及導電性粉塵存在的環境。 | |||||
| 工作高度 | 符合IEC61131-2標準(低於2000m)*2 | |||||
輸入規格
| 項目 | 規格 | ||||
|---|---|---|---|---|---|
| FX3G-14MT/ES | FX3G-24MT/ES | FX3G-40MT/ES | FX3G-60MT/ES | ||
| 輸入點數 | 8點 | 14點(16)*1 | 24點 | 36點(40)*1 | |
| 輸入端子型式 | 可拆式端子台(M3螺絲) | ||||
| 輸入型式 | PNP/NPN | ||||
| 輸入信號電壓 | DC24V±10% | ||||
| 輸入阻抗 | X000~X007 | 3.3kΩ | |||
| X010以上 | － | 4.3kΩ | |||
| 輸入信號電流 | X000~X007 | 7mA/24V DC | |||
| X010以上 | － | 5mA/24V DC | |||
| 輸入ON電流 | X000~X007 | 4.5mA以上 | |||
| X010以上 | － | 3.5mA以上 | |||
| 輸入OFF電流 | 1.5mA以下 | ||||
| 輸入反應時間 | 約10ms | ||||
| 輸入信號方式 | 無電壓接點輸入 NPN輸入：NPN開集極電晶體 PNP輸入：PNP開集極電晶體 |
||||
| 輸入回路絕緣 | 光耦合二極體絕緣 | ||||
| 輸入指示 | 輸入ON時，LED燈亮 | ||||

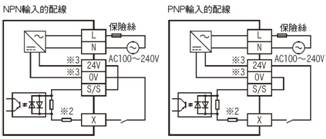

| 輸入回路 |  |
||||
輸出規格─電晶體輸出
| 項目 | 規格 | |||||
|---|---|---|---|---|---|---|
| FX3G-14MT/ES | FX3G-24MT/ES | FX3G-40MT/ES | FX3G-60MT/ES | |||
| 輸出點數 | 6點(8)*1 | 10點(16)*1 | 16點 | 24點 | ||
| 輸出端子型式 | 可拆式端子台(M3螺絲) | |||||
| 輸出型式 | 繼電器輸出 | |||||
| 外部電源 | DC5V ~ 30V | |||||
| 最大負載 | 阻抗負載 | 0.5A/1點 各共通端子(COMMON)的總負載電流值請依下列規定： 1. 1點輸出的共通端子：0.5A以下 2. 4點輸出的共通端子：0.8A以下 |
||||
| 感抗負載 | 12W/DC24V | |||||
| 漏電電流 | 0.1mA以下/DC30V | |||||
| ON電壓 | 1.5V以下 | |||||
| 輸出反應時間 | OFF→ON | Y000, Y001：5µs以下/10mA以上 (DC5~24V) Y002~：0.2ms以下/200mA以上 (DC24V) |
Y000~Y002：5µs以下/10mA以上 (DC5~24V) Y003~：0.2ms以下/200mA以上 (DC24V) |
|||
| ON→OFF | ||||||
| 輸出回路絕緣 | 光耦合器絕緣 | |||||
| 輸出動作指示 | 光耦合器驅動時，LED燈亮 | |||||
| 輸出回路 |  |
|||||
功能規格
| 項目 | 功能 | |||||
|---|---|---|---|---|---|---|
| 運算控制方式 | 程式記憶儲存，來回掃描、程式中斷插入 | |||||
| 輸出輸入控制方式 | 結束再生方式及直接再生方式 | |||||
| 程式支援語言 | 階梯圖(Ladder)、步進階梯圖(SFC) | |||||
| 程 式 記 憶 體 |
最大記憶容量 | 32K Steps / 記憶體為EEPROM 容許寫入次數：最多2萬次 |
||||
| 記憶體卡匣 (另購) |
32K Steps / 記憶體為EEPROM (有程式傳輸功能) 容許寫入次數：最多1萬次 |
|||||
| 運轉中程式寫入功能 | 有(可在PLC運轉中更改程式) | |||||
| 密碼輸入 | 密碼保護功能/客戶密碼保護功能 | |||||
| 萬年曆 時鐘 |
萬年曆功能※1 | 內建，1980~2079年(閏年修正)；西元2位或4位； 25℃時的月誤差為±45秒。 |
||||
| 指令種類 | 基本指令 | 順控指令：29個 步進階梯圖指令：2個 |
||||
| 應用指令 | 112種 | |||||
| 運算處 理速度 |
基本指令 | 標準模態時※3：0.21μs/指令 擴充模態時※3：0.42μs/指令 |
||||
| 應用指令 | 標準模態時※3：0.5μs/指令 擴充模態時※3：1.2μs/指令 |
|||||
| 輸入輸出點數 | 擴充時輸入點數 a | 128點以下 | 合計點數 c | a+b+ ≦ c ；128點以下 | ||
| 擴充時輸入點數 b | 128點以下 | |||||
| 遠端I/O站點數 (CC-Link) |
128點以下 | |||||
| 上述合計點數 | 256點以下 | |||||
| 輸入輸出編號 | 輸入編號 | X000~X177；248點 (元件編號為8進制) | ||||
| 輸出編號 | Y000~Y177；248點 (元件編號為8進制) | |||||
| 內部輔助 繼電器 |
一般用 | M0~M383 | 384點 | － | ||
| EEPROM停電保持 | M384~M1535 | 1152點 | ||||
| 一般用※2 | M1536~M7679 | 6144點 | ||||
| 特殊輔助繼電器 | M8000~M8511 | 512點 | ||||
| 步進點 | 程式初始用 | S0~S9 | 10點 | － | ||
| EEPROM停電保持 | S10~S999 | 990點 | ||||
| 一般用※2 | S1000~S4095 | 3096點 | ||||
| 計時器 | 100ms | T0~T199 | 200點 | 0.1~3276.7秒 | ||
| 10ms | T200~T245 | 46點 | 0.01~327.67秒 | |||
| 1ms積算 | T246~T249 | 4點 | 0.001~32.767秒 | |||
| 100ms積算 | T250~T255 | 6點 | 0.1~3.276.7秒 | |||
| 1ms | T256~T319 | 64點 | 0.001~32.767秒 | |||
| 外部設定旋轉開關 | 內建兩組旋轉開關，可當成外部設定計時器來使用 VR1：D8030 VR2：D8031 | |||||
| 項目 | 功能 | ||||
|---|---|---|---|---|---|
| 計數器 | 16位元加算 (一般用) | C0~C15 | 16點 | 0~32767次 | |
| 16位元加算 (EEPROM) | C16~C199 | 184點 | |||
| 32位元加減算 (一般用) | C200~C219 | 20點 | -2,147,483,648~ +2,147,483,647 |
||
| 32位元加減算 (EEPROM) | C220~C234 | 15點 | |||
| 高 速 計 數 器 |
1相1計數輸入；32位元加減算 | C235~C245 | -2,147,483,648 ~ +2,147,483,647 | ||
| 1相2計數輸入；32位元加減算 | C246~C250 | ||||
| 2相2計數輸入；32位元加減算 | C251~C255 | ||||
| 資 料 暫 存 器 |
一般用(16位元) | D0~D127 | 128點 | － | |
| EEPROM停電保持用 (16位元) | D128~D1099 | 972點 | |||
| 一般用(16位元) | D1100~D7999 | 6900點 | |||
| 檔案暫存器 (EEPROM停電保持) |
D1000~D7999 | 7000點 | 經由參數設定可將D1000~D7999設定為 檔案暫存器 (以500點為1個設定單位) |
||
| 特殊輔助暫存器(16位元) | D8000~D8511 | 512點 | － | ||
| 間接指定暫存器(16位元) | V0~V7 Z0~Z7 |
16點 | |||
| 擴充暫存器(16位元) ※2 | R0~R23999 | 24000點 | － | ||
| 擴充檔案暫存器(16位元) | ER0~ER23999 | 24000點 | 內建EEPROM或加裝外部記憶卡時使用 | ||
| 指標 | JAMP, CALL目的地 | P0~P2047 | 2048點 | CJ, CALL指令使用時 | |
| 中斷插入 | I0~I5 | 6點 | － | ||
| 定期中斷插入 | I6~I8 | 3點 | |||
| 高速計數器中斷插入 | I010~I060 | 6點 | HSCS指令使用時 | ||
| 巢狀 | 主控制回路程式用 | N0~N7 | 8點 | MC指令使用時 | |
| 常數 | 10進位(K) | 16位元 | -32768 ~ +32768 | ||
| 32位元 | -2147483648 ~ +2147483648 | ||||
| 16進位(H) | 16位元 | 0 ~ FFFF | |||
| 32位元 | 0 ~ FFFFFFFF | ||||

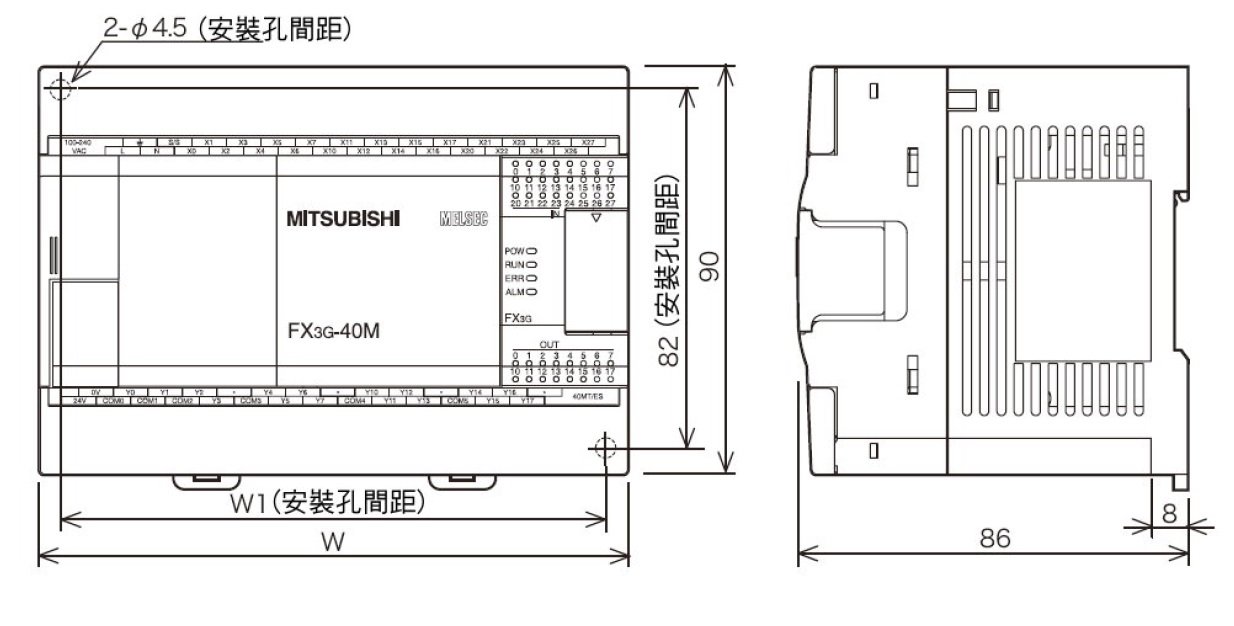

| 外形尺寸 |  |
||||
| 型號 | W | W1 (安裝孔間距) | 重量 | ||
| FX3G-14M □ | 90mm | 82mm | 約0.50kg | ||
| FX3G-24M □ | 90mm | 82mm | 約0.55kg | ||
| FX3G-40M □ | 130mm | 122mm | 約0.70kg | ||
| FX3G-60M □ | 175mm | 167mm | 約0.85kg | ||
