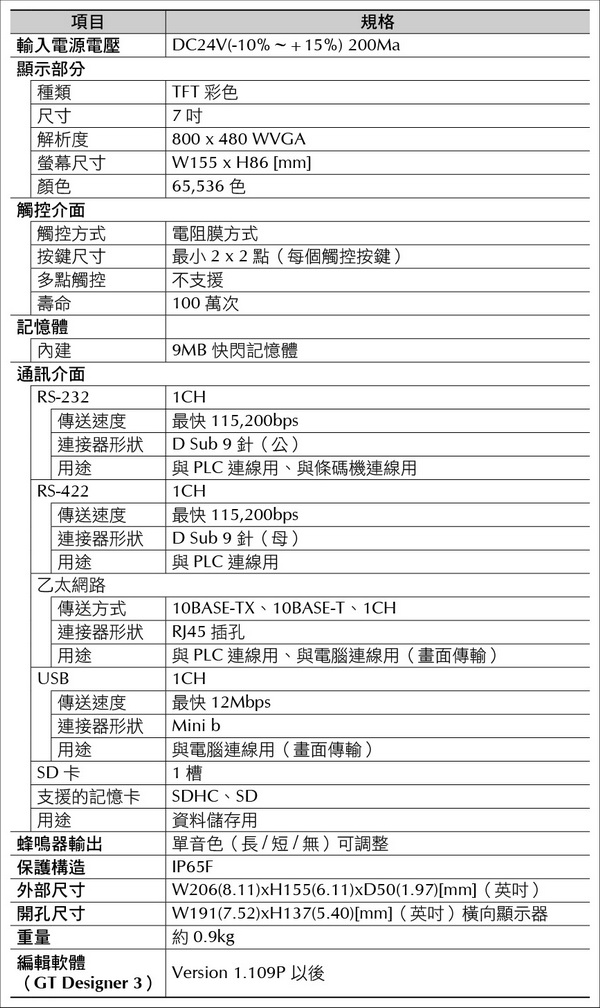

親民的價位 進階的選擇　三菱 GS系列 7吋人機首選

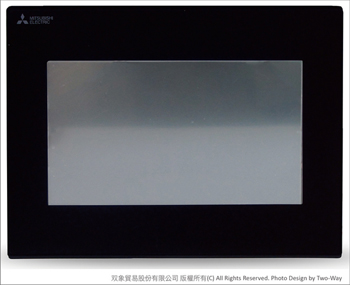

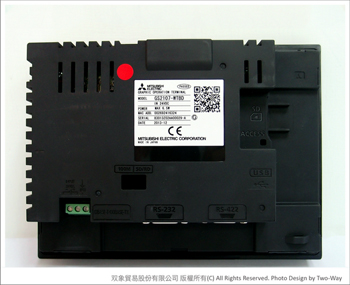

▲正視圖	▲後視圖

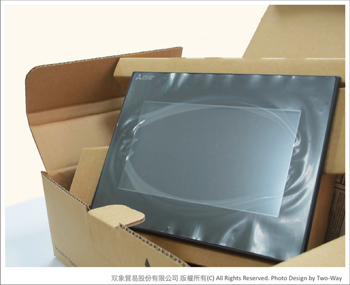

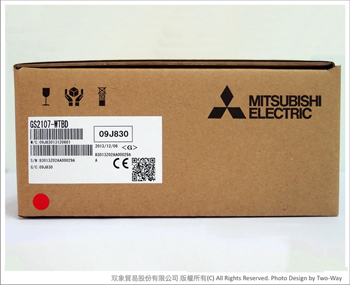

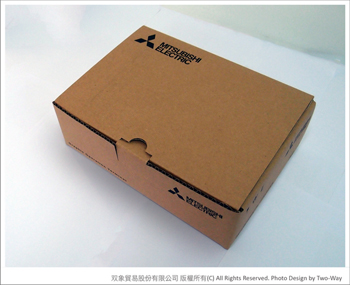

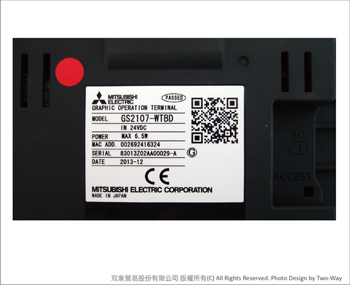

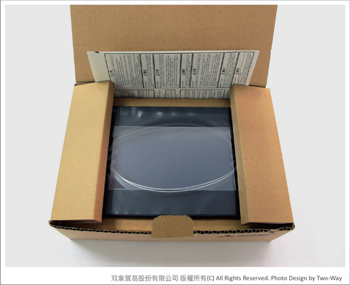

▲首批產品為日本製造（下批可能為中國製造）	▲從這個角度可以清楚的看到GS的通訊埠以及電源所在之處

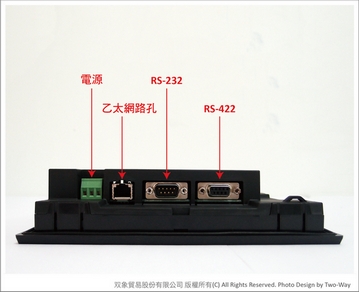

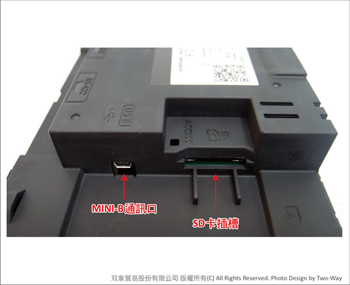

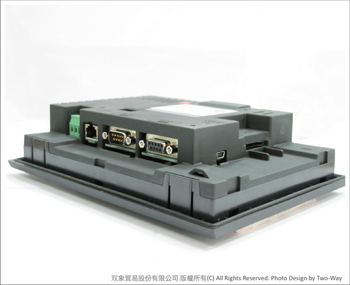

▲從底處的位置可以看到由左至右是電源、乙太網路孔、RS-232、RS-422 ※RS-232是以D Sub 9針（公）的介面，而RS-422則是以Sub 9針（母）的介面與控制器作為通訊，這個方式我覺得還不錯，可以更清楚明瞭！	▲而從側面看過去，由左至右可以看到MINI-B的通訊口以及SD卡的插槽 ※MINI-B以及SD卡都是市售的一般品，不需再另外購買原廠的特殊品！！

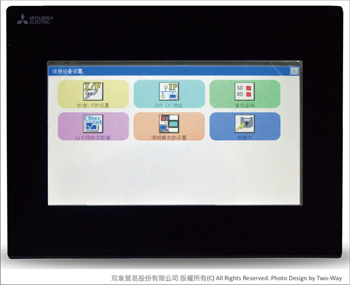

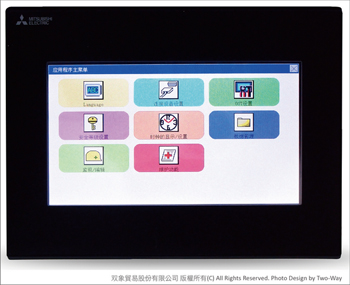

在離線模式中可以看到總共有八個區塊可以自行去設定內部的參數值，而在左上角第一個區塊［Language］，所支援的語言目前只有兩種！一個是英文另一種是簡體中文，假如能增設繁中應該會使人覺得更人性化吧！！	從［應用程序主菜單］→［連接設備設置］，可以透過這些區塊去監控I/F目前所使用的位置通訊格式，以及GS本身的IP位置（本身IP位置透過軟體設定也可以設定的）、通訊監測、乙太網路狀態檢查等等…

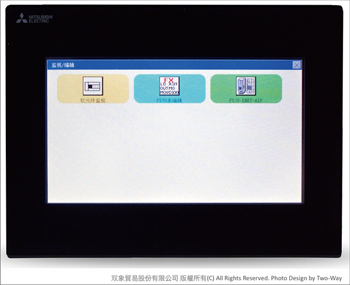

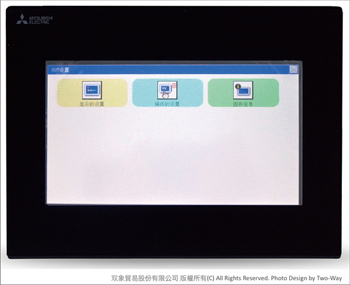

從［應用程序主菜單］→［GOT設置］，可以調整背光燈的亮度強弱以及蜂鳴器的控制區塊。	從［應用程序主菜單］→［監視/編輯］，可以去監控元件和測試、內建的書寫器編輯功能與針對FX3U-ENET-ADP做編輯動作。

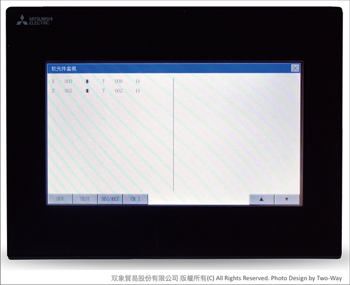

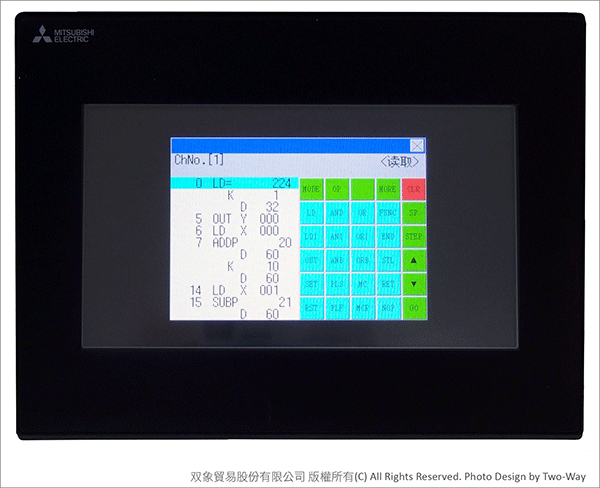

書寫器的功能（但只能在RS-422的通訊模式下做編輯），在左側畫面可顯示12行文字。	從［應用程序主菜單］→［連接設備設置］→［軟元件監視］，針對指令的監控都可以在這個區塊裡面做使用（這裡先用簡單的幾個指令來示意）

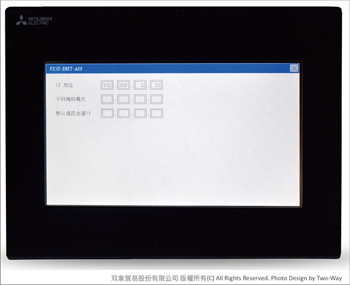

從［應用程序主菜單］→［連接設備設置］→［FX3U-ENET-ADP］，這是針對FX3U-ENET-ADP的模組可以直接去編輯IP位置。

本段將設定人機與控制器的通訊方式，先將原本的GT Designer 3 下載至最新版本，再安裝GS系列安裝檔，就可以開始編輯GS系列。

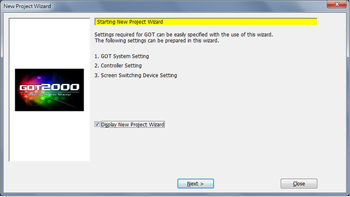

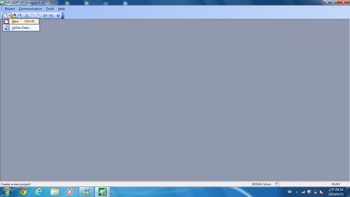

首先單擊［New (Ctrl+N)］，再依照下列圖示操作	安裝完成後選擇

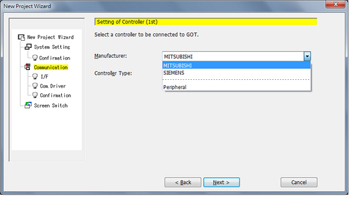

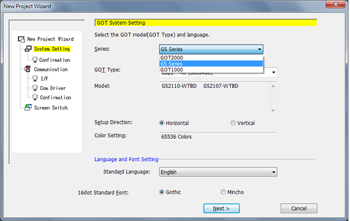

開始選擇所要設定的機型型號	選擇連接控制器的廠牌，驚！！！目前只支援三菱和西門子這兩種控制器！！？（之後會陸續增加其它的控制器品牌）

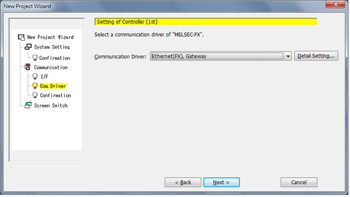

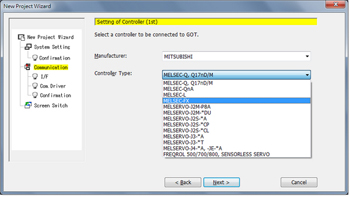

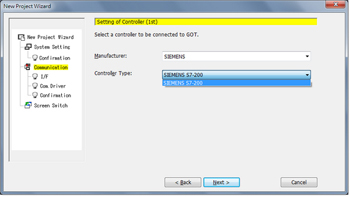

西門子的控制器系列目前也支援到S7-200系列！（真的有點可惜…）	或選擇三菱廠牌，選用FX這一個連接方式

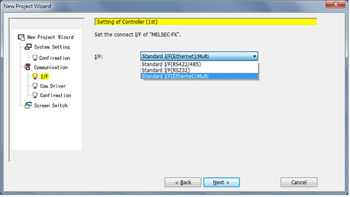

選擇人機與控制器的連接方式，這裡總共有三種選擇和控制器連結通訊的方式，在這邊我們使用網路的方式和控制器做通訊。	透過網路方式與控制器連接，到這邊只有一個選項設定！（操作設定還蠻容易的）

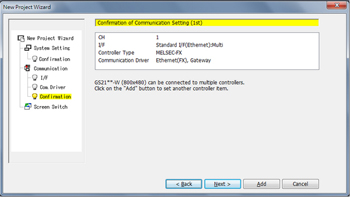

確認剛才所選擇的連接選項內容是否正確，最後設定完成之後會跳出一個視窗，並會顯示出剛剛我們所選的所有條件！這樣就設定完成了！

畫面編輯的方式在此就不一一介紹了！在此會使用已編輯好的畫面做為範例顯示。
※目前操作介面是英文為主，對於常常使用GOT介面編輯的人應該不陌生，之後會再推出中文版套件！

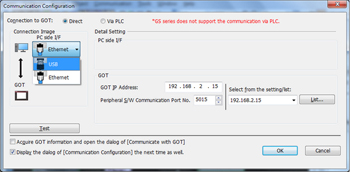

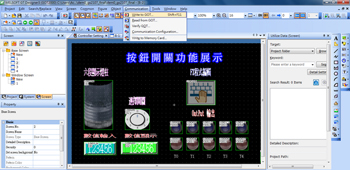

進行畫面編輯後，接下來我們就可以準備將編輯好的畫面寫入人機，選擇［Communication］→［Write to GOT］就可以找到以下視窗	程式寫入、讀出方式可以透過網路或是USB通訊，選擇透過USB通訊方式或Ethernet通訊方式，單擊［OK］鈕至下一畫面

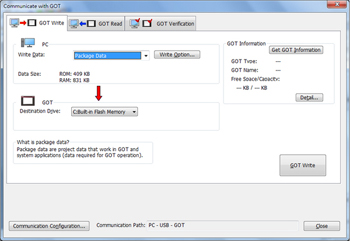

在此視窗只有一個物件選項，設定完成點選［GOT Write］，即可將編輯畫面傳輸至人機中

將剛剛所有編輯的畫面寫入人機中，就先放幾個簡單的例子，讓大家看人機顯示的效果如何。

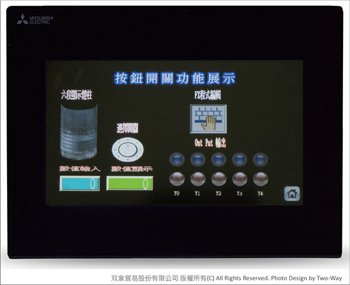

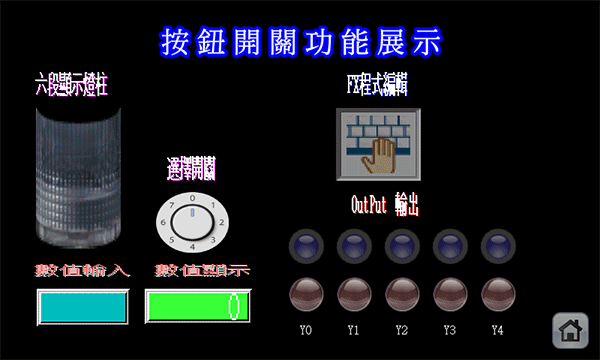

把剛編輯完成的畫面寫入人機當中，畫面很真實、操作起來也相當容易上手。對一個初學者想要學習人機這一方面，是一個不錯的選擇。

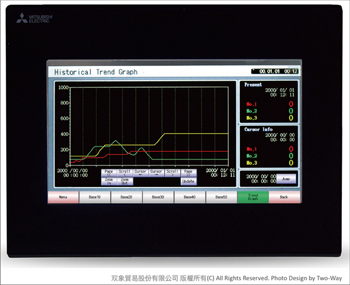

接下來是歷史趨勢圖，內部所顯示的趨勢圖可以很詳細的表示出來，也相當精準。	警報的編輯畫面，每個按鈕畫面相當有質感。
畫面操控顯示功能。

優點

• 大廠品質穩定，使用者接受度高
• 軟體操作介面相當簡單使用起來也不會相當繁瑣，內建的物件相當豐富
• 針對三菱的PLC整合性相當的高
• 價格平易近人，對於剛剛接觸人機的初學者可以考慮GS系列

缺點

• 開機速度有一些緩慢（之後會有軟體的升級）
• 軟體操作介面相對外的控制器目前僅有兩個牌子（往後會陸續增加其他廠牌的PLC）
