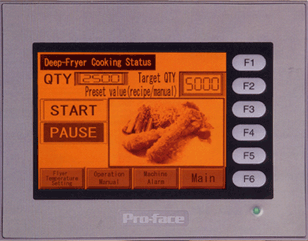

小型圖形人機介面-SimpleTouch |
|
|
|
| 特色： |
| 小巧的38吋圖形與觸控螢幕!! |
| 5.7吋機型相容的特性與功能!! |
| 單色琥珀，8色灰階與320*240解析度之高畫質顯示幕 |
| 工業用先驅LED背光燈! |
| 支援各種廠牌的PLC及控制器! |
| 配方與多國語言功能! |
|
項目 |
ST400-AG41-24V |
ST401-AG41-24V |
ST402-AG41-24V |
螢幕 |
單色LCD |
色彩 |
琥珀色
/ 2色灰階 / 8色灰階(*1)
(透過軟體來轉換顏色) |
背光燈 |
LED
背光燈 |
解析度 |
320
X 240 畫面 |
顯示範圍(mm) |
W76.7
[3.02 in.] × H57.5 [2.26 in.] |
亮度調整 |
2種亮度(由畫面觸控來選擇) |
對比調整 |
8個層次(由畫面觸控來選擇) |
語言字型 |
| ASCII：(碼頁850)文字(包含歐洲字型) |
| 日本 ：ANK 158型式，6962個漢字(包含607個非漢字字型，JIS標準1&2) |
| 台灣 ：(BIG 5碼)繁體中文字型 |
| 中國 ：(GB2321-80碼) 簡體中文字型 |
| 韓國 ：(KSC5601-1992碼)Hangul字型 |
|
字數 |
8x8
dots |
40
字 × 30 列 |
8x16
dots |
20
字 × 15 列 |
16x16
dots |
20
字 × 15 列 |
32x32
dots |
10
字 × 7列 |
字型 |
|
8
× 8, 8 × 16, 16 × 16 與 32 × 32 畫素 |
字型大小 |
寬：可放大到
1 ~ 8倍
高：可放大 1/2, 1 ~ 8倍 |
記憶體 |
畫面記憶 |
使用者畫面區
640KB
(最適值：在3.2KB/畫面, 可呈現200畫面) |
資料備份 |
96
KB使用者資料備份記憶體
使用可充電之鋰電池(*3) |
觸控螢幕解析度 |
8
× 6 個觸控鍵 / 畫面 (觸控動作設定 1或 2 點) |
功能鍵 |
6
個鍵 |
介面設備 |
串列通信埠(X) |
非同步傳達介面：RS-422
資料長度：7 或 8 個位元
停止位元：1 或 2 個位元
極性檢查：None / Odd / Even
傳送速率：2400bps ~ 115200bps |
非同步傳達介面：RS-232C
資料長度：7 或 8 個位元
停止位元：1 或 2 個位元
極性檢查：None / Odd / Even
傳送速率：2400bps ~ 115200bps |
非同步傳達介面：RS-485(MPI)
資料長度：7 或 8 個位元
停止位元：1 或 2 個位元
極性檢查：None / Odd / Even
傳送速率：2400bps ~ 187.5Kbps |
擴充串列通信埠(Y) |
---------- |
---------- |
非同步傳達介面：RS-422
資料長度：7 或 8 個位元
停止位元：1 或 2 個位元
極性檢查：None / Odd / Even
傳送速率：2400bps ~ 38400bps |
Tool
Port介面 |
非同步TTL位準指令介面
<於畫面編輯中>
用來傳送畫面資料 (ST 編輯程式軟體與 ST 間)
<於運作中>
以 2-Port 功能來作資料傳輸
可用來連接各式設備, 包含條碼機讀取 |
| *1. |
根據色彩選擇，選擇 8 色灰階可能會導致 ST 螢幕畫面閃爍，且難以分辨顏色，在選擇此模式時，請確定所有顏色顯示如您所要的。 |
| *2. |
字型大小會依選擇的語言與放大比例而有所不同。 |
| *3. |
鋰電池壽命：ST 週遭溫度為 25℃以下時，可使用 10 年。 |
項目 |
ST400-AG41-24V |
ST401-AG41-24V |
ST402-AG41-24V |
輸入電壓 |
DC24V |
電壓範圍 |
DC19.2V
to 28.8V |
消耗功率 |
7W
以下 |
允許壓降 |
AC500V
20mA / 1 分鐘 (電線至接地線) |
絕緣測試 |
DC500V
20MΩ 以上(電線至接地線) |
使用環境溫度
(櫥櫃內部)(面板表面) |
|
儲存環境溫度 |
-20℃
~ +60℃ |
操作溼度 |
10%RH
~ 90%RH (非結露環境：39℃以下) |
儲藏溼度 |
10%RH
~ 90%RH (非結露環境：39℃以下) |
耐震動 |
符合IEC61131-2
不連續振動：10Hz ~ 57Hz 0.075mm , 57Hz ~ 150Hz 9.8M/S2
連續振動 ：10Hz~57Hz 0.035mm , 57Hz~150Hz 4.9M/S2
X,Y,Z方向10次(80分鐘)
|
耐雜訊
(經由雜訊模擬器偵測) |
雜訊電壓：1000VP-P
雜訊頻寬：1 μs
上昇時間：1ns
|
抗靜電性 |
6kV
(依EN 61000-4-2 第 3 級) |
耐環境性 |
非腐蝕性氣體的環境 |
產品認證 |
EN550011
Class, EN61000-6-2, UL508, UL1604, CAN/CSA C22.2 |
污染程度 |
2級污染 |
|
符合IP65
(JEM 1030), NEMA#250 Type 4× /12 |
外部尺寸 |
W130mm
[5.12in] × H104mm [4.09in] × D41mm [1.61in] |
重量 |
0.4kg(1.1
lb)以下 |
冷卻系統 |
空氣自然循環方式 |
| *4. |
當連續數小時在超過 40℃ 之使用環境下操作ST時，其 LCD
顯示幕可能偶爾會模糊。
此為暫時現象。當溫度轉為一般溫度後，顯示幕將會恢復正常。
即使螢幕模糊 ST 操作也不會受到影響。 |
| *5. |
ST 機種的表面架設於堅固板已通過 IP65 相同標準的測試環境。請在安裝前確認現場作業環境是否適合
ST。
若防水橡皮墊長時間使用，或從模型中卸下，則不能保證主機之保護等級如一般使用時相同。
請確定固定時間更換橡皮墊以維持其一般的保護等級。 |
|

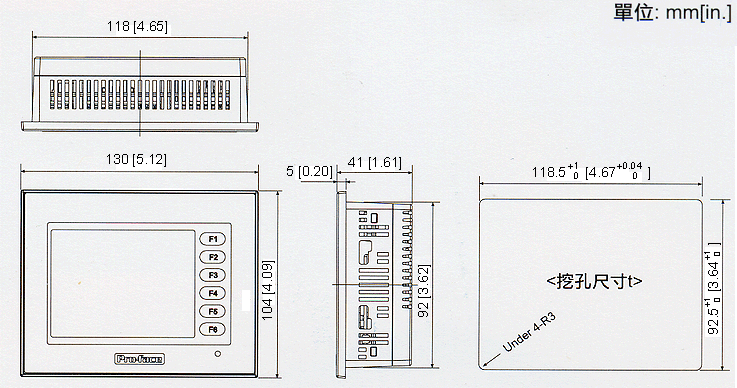

| 尺寸圖： |
|
|
|
