MITSUBISHI三菱電機-FX3U
FX3U-232-BD(RS232C功能擴充基板)
- 使用自由通訊協定,專門用來與具有RS-232C介面印表機,條碼機,磁卡機,溫度控制器,磅秤連接的PLC RS-232C介面。
- 三菱GOT人機介面可透過本介面與PLC連接。
- 個人電腦(GPPW)可透過本介面進行PLC程式的讀出及寫入作業,個人電腦透過本介面可使用A系列通訊協定與FX3U連線溝通。
規格
| 項目 | 規格 | |
|---|---|---|
| 傳送規格 | RS-232C標準規格 | |
| 最大傳送距離(絕緣) | 15m(非絕緣) | |
| 外部機器的連接方法 | D-SUB 9pin (公頭) | |
| 信號顯示(LED) | RD, SD | |
| 通信方式 | 全雙工雙向 | |
| 傳送 速率 |
自由通訊協定、 三菱專用通訊協定 |
300/600/1200/2400/4800/9600/19200bps |
| PLC程式傳輸 | 9600/19200/38400/57600/115200bps | |
| 通訊協定 | 自由通訊協定, A系列専用通訊協定1,4形式, PLC程式傳輸 | |
| 電源 | DC5V 20mA(由PLC主機供電) | |
| 輸入輸出佔有點數 | 不佔點數 | |

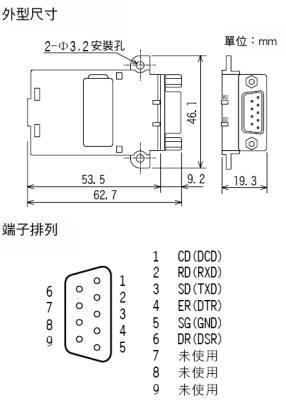

外型尺吋
FX3U-422-BD(RS422功能擴充基板)
- 本擴充基板的功能與FX3U的CPU PORT完全相同,使用者可選購FX3U-422-BD來擴充一個CPU PORT。
- 三菱GOT人機介面或掌上型成式書寫器HPP透過上述的介面同時連接兩台。
規格
| 項目 | 規格 |
|---|---|
| 傳送規格 | RS-422標準規格 |
| 最大傳送距離（絶縁） | 50m（非絶縁） |
| 外部機器的連接方法 | MINI DIN 8pin(母頭) |
| 通信方式 | 半雙工雙向 |
| 通訊協定 | PLC程式傳輸 |
| 電源 | DC5V 20mA (由PLC主機供電) |
| 入輸出佔有點數 | 不佔點數 |

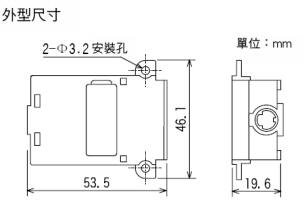

外型尺吋
FX3U-485-BD(RS485功能擴充基板)
- PLC小網路所使用的連接介面。
- 並列運轉網路所使用的連接介面。
- 個人電腦使用三菱專用通訊協定與FX3U連接溝通時所使用的連接介面。
- 使用自由通訊協定,專門用來與具有RS-485介面條碼機,磁卡機,溫度控制器,磅秤連接的PLC RS-485介面。
規格
| 項目 | 規格 | |
|---|---|---|
| 傳送規格 | RS-485規格、 RS-422標準規格 | |
| 最大傳送距離（絶縁） | 50m（非絶縁） | |
| 外部機器的連接方法 | 歐規5孔端子台 | |
| 通信方式 | 半雙工雙向 | |
| 傳送 速率 |
自由通訊協定、三菱專用通訊協定 | 300/600/1200/2400/4800/9600/19200bps |
| 並列運轉網路 | 115200bps | |
| PLC小網路 | 38400bps | |
| 電源 | DC5V 40mA(由PLC主機供電) | |
| 輸入/輸出佔有點數 | 不佔點數 | |
| 終端電組 | 内鍵（330Ω/110Ω轉換） | |

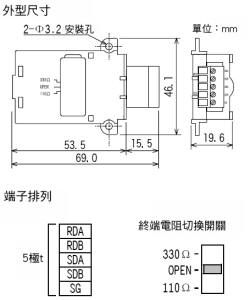

外型尺吋
FX3U-USB-BD(USB功能擴充基板)
- 個人電腦使用USB介面與PLC作連接。
- ch數：1
- 絶縁：有
- 最大傳送距離：最長5m（附3m長連接線）
- 用途：PLC程式傳輸用
規格
| 項目 | 規格 | |
|---|---|---|
| 通信規格 | 傳送規格 | USB2.0(對應FULL SPEED) |
| 絶縁方式 | 光耦合二極體絶縁(通信線與CPU間) | |
| 最大傳送距離 | 最長5ｍ(附3m長連接線) | |
| 傳送速度 | 9600/19200/38400/57600/115200bps | |
| 接頭形狀 | USB(MINI B母頭) | |
| 電源規格 | 消耗電流 | 15mA/DC5V(由PLC主機供電) 30mA/DC5V(由電腦USB插孔供電) |

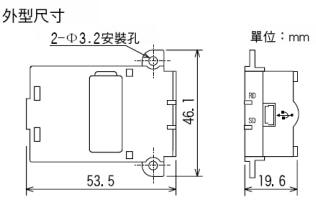

外型尺吋
FX3U-CNV-BD(左側模組連接介面)
- 左側模組連接介面
- 單純為連結類比模組或通信模組而配置的功能擴充基板
外型尺吋
