MITSUBISHI三菱電機-FX3U

FX3U-232ADP-MB

FX3U系列
  • FX3U主機透過本RS-232介面，使用Modbus通訊協定(或自由通訊協定)，與內建Modbus通訊協定的各種控制元件(如條碼機,磁卡機,溫度控制器,磅秤)執行1:1連線通訊。

規格

項目 FX3U-232ADP-MB
傳送規格 RS-232C標準規格
最大傳送距離（絶縁） 15m
絶縁 光耦合二極體絶縁
外部機器的連接方法 D-SUB　9pin (公頭)
信號顯示(LED) SD, RD，POWER
通信方式 全双工双方向 {FX2NC-232ADP用於FX1S,FX1N,FX1NC,FX2N(V2.00以下)時半双工}
傳送速率 自由通訊協定、
三菱專用通訊協定		 300/600/1200/2400/4800/9600/19200bps
PLC程式傳輸 9600/19200/38400/57600/115200bps
通訊協定 自由通訊協定, A系列専用通訊協定1,4形式, PLC程式傳輸
輸入輸出佔有点数 不佔点数
與PLC的交信 自由通訊協定時使用RS/RS2命令
電源 DC5V　30mA(由PLC主機供電)

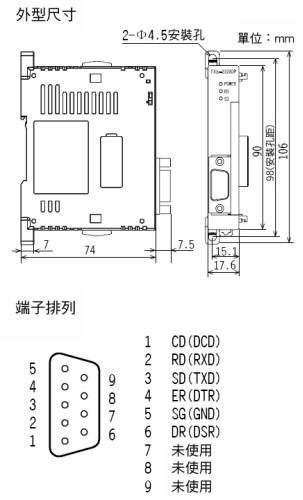

外型尺吋

fx3u外型尺吋

FX3U-485ADP-MB

FX3U系列
  • 三菱FX3U主機透過本RS-485介面，使用Modbus通訊協定(或自由通訊協定)，與內建Modbus通訊協定的各種控制元件(如條碼機,磁卡機,溫度控制器,磅秤)執行1:n(最多32台)連線通訊。

規格

項目 FX3U485ADP-MB
傳送規格 RS-485標準規格
最大傳送距離（絶縁） 500m
絶縁 光耦合二極體絶縁
外部機器的連接方法 SD, RD，POWER
信號顯示(LED) 歐規5孔端子台
通信方式 半双工双方向
通信方法 自由通訊協定, A系列専用通訊協定1,4形式, 並列運轉, PLC小網路
傳送速率 自由通訊協定、
三菱專用通訊協定		 300/600/1200/2400/4800/9600/19200bps
並列運轉 115200bps
PLC小網路 38400bps
終端電組 内鍵（330Ω/110Ω轉換）
輸入輸出占有点数 不占点数
與PLC的交信 自由通訊協定時使用RS/RS2命令
電源  DC5V　20mA

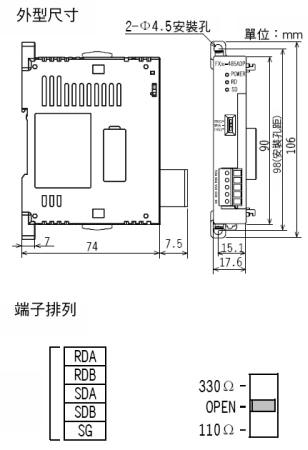

外型尺吋

fx3u外型尺吋
