MITSUBISHI三菱電機-FX3U

FX3U-4AD-ADP(4點類比輸入左側模組)

FX3U系列
  • 高精度類比輸入左側模組,選擇電壓輸入時數位解析度為12位元,電流輸入時數位解析度為11位元。
  • 本模組提供4點類比輸入,電壓輸入（DC0～10V)或電流輸入（DC4～20mA)
  • 4點類比輸入中,電壓及電流可混合指定
  • 不必使用程式,類比可自動轉換成數位信號傳送至PLC當中

規格

項目 電壓輸入 電流輸入
類比輸入 DC 0～10V（輸入阻抗 194kΩ） DC 4～20mA（輸入阻抗250Ω）
轉換數位值 BIN 12位元 BIN 11位元
解析度 2.5mV（10V/4000） 10μA（16mA/1600）
精度 l  [周圍温度25℃±5℃時]
全刻劃10V±0.5%(±50mV)
l  [周圍温度0℃～55℃時]
全刻劃10V±1.0%(±100mV) 		l [周圍温度25℃±5℃時]
全刻劃16mA±0.5%(±80μA)
l [周圍温度0℃～55℃時]
全刻劃16mA±1.0%(±160μA)
變換速度 200μs (資料於每次掃描時更新)/模組
絕緣方式 類比輸入與PLC之間使用光耦合二極體絶縁
驅動電源與類比輸入之間使用DC/DC轉換器絶縁、類比輸入各CH間非絕緣
電源 DC5V　15mA(由PLC主機供電)
DC24V　+20%　-15%　40mA/DC24V（模組驅動電源,由外部供給）
輸入輸出佔有點數 不佔點數

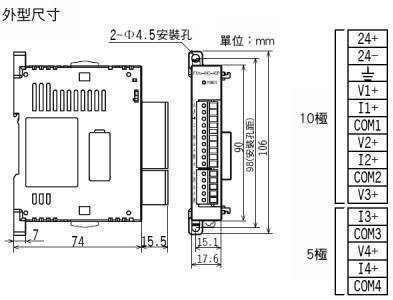

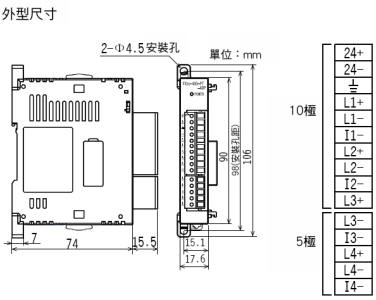

外型尺吋

fx3u外型尺吋

FX3U-4DA-ADP(4點類比輸出左側模組)

FX3U系列
  • 高精度類比輸出左側模組,選擇電壓輸入時數位解析度為12位元,電流輸入時數位解析度為11位元。
  • 本模組提供4點類比輸出,電壓輸出（DC0～10V)或電流輸出（DC4～20mA)。
  • 4點類比輸出中,電壓及電流可混合指定。
  • 不必使用程式,數位信號可自動轉換成類比輸出傳送至PLC當中。

規格

項目 電壓輸出 電流輸出
類比輸出 DC0～10V(外部負荷抵抗5k～1MΩ) DC4～20mA(外部負荷抵抗500Ω以下)
可轉換數位值 BIN 12位元
解析度 2.5mV（10V/4000） 4μA(16mA/4000)
精度 [周圍温度25℃±5℃時]
全刻劃10V±0.5%(±50mV)
[周圍温度0℃～55℃時]
全刻劃10V±1.0%(±100mV)
外部負載阻抗(Rs)低於5kΩ以下時,
須增加下列計算。(1%等於増加100mV)

47×100
-0.9（%）
Rs+47 		[周圍温度25℃±5℃時]
全刻劃16mA±0.5%(±80μA)
[周圍温度0℃～55℃時]
全刻劃16mA±1.0%(±160μA）
変換速度 200μs (資料於每次掃描時更新)/模組
絶縁方式 類比輸出與PLC之間使用光耦合二極體絶縁
驅動電源與類比輸出之間使用DC/DC轉換器絶縁、類比輸出各CH間非絶縁
電源 DC5V　15mA(由PLC主機供電)
DC24V　+20%　-15%　40mA/DC24V（模組驅動電源,由外部供給）
輸入輸出佔有点数 不佔點數

外型尺吋

fx3u外型尺吋

FX3U-4AD-PT-ADP(4點PT溫度輸入左側模組)

FX3U系列
  • 專門用來連接白金電阻(Pt100 3線式)感溫棒（K形、J形）的溫度輸入模組。
  • 一台模組提供4點溫度輸入。
  • 測定溫度可顯示攝氏（℃）或華氏（ﾟF）。
  • 不必使用程式,類比可自動轉換成溫度值傳送至PLC當中。

規格

項目 攝氏（℃） 華氏（ﾟF）
可連接感溫棒 白金電阻3線式　Pt100
3850PPM/℃　JIS C 1604-1989
定格温度範圍 -50℃～250℃ -58ﾟF～482ﾟF
  -500～2500 -580～4820
轉換數位值 0.1℃ 0.18ﾟF
  ［周圍温度25℃±5℃時］
 全刻劃 ±0.5%
［周圍温度0～55℃時］
全刻劃 ±1.0%
解析度 200μs (資料於每次掃描時更新)/模組
  類比輸入與PLC之間使用光耦合二極體絶縁
驅動電源與類比輸入之間使用DC/DC轉換器絶縁、類比輸入各CH間非絶縁
精度 DC5V　15mA(由PLC主機供電)
DC24V　+20%　-15%　40mA/DC24V（模組驅動電源,由外部供給）
変換速度 不佔點數

外型尺吋

fx3u外型尺吋

FX3U-4AD-TC-ADP(4點TC溫度輸入左側模組)

FX3U系列
  • 專門用來連接熱電耦感溫棒（K形、J形）的溫度輸入模組。
  • 一台模組提供4點溫度輸入。
  • 測定溫度可顯示攝氏（℃）或華氏（ﾟF）。
  • 不必使用程式,類比可自動轉換成溫度值傳送至PLC當中。

規格

項目 攝氏（℃） 華氏（ﾟF）
可連接感溫棒 熱電耦感溫棒K形或J形, JIS C 1602-1995
但是,4個ch必須使用同型式的感溫棒。
定格温度範圍 K形 -100℃～1000℃ K形 -148ﾟF～1832ﾟF
J形 -100℃～600℃ J形 -148ﾟF～1112ﾟF
轉換數位值 K形 -1000～10000 K形 -1480～18320
J形 -1000～6000 J形 -1480～11120
解析度 K形 0.4℃ K形 0.72ﾟF
J形 0.3℃ J形 0.54ﾟF
精度 ±(0.5% 全刻劃＋1℃)
変換速度 200μs (資料於每次掃描時更新)/模組
絶縁方式 類比輸入與PLC之間使用光耦合二極體絶縁
驅動電源與類比輸入之間使用DC/DC轉換器絶縁、類比輸入各CH間非絶縁
電源 DC5V　15mA(由PLC主機供電)
DC24V　+20%　-15%　40mA/DC24V（模組驅動電源,由外部供給）
輸入輸出佔有点数 不佔點數

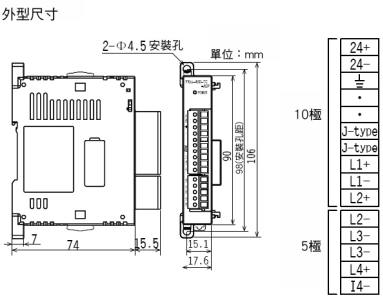

外型尺吋

fx3u外型尺吋
