MITSUBISHI三菱電機-FX3U

FX3U-4HSX-ADP

FX3U系列
  • 連接於FX3U主機左側的高速輸入模組,適用差動信號的高速輸入。
  • 搭配PLC內建的高速計數器使用,反應速度最快可至200kHz/1相。
  • 必須搭配高速計數器專用命令來使用。

規格

項目 內容
輸入點數 4點(不佔用PLC的輸入輸出點數)
輸入形式 差動信號(AM26C32)
輸入電壓 DC5V
輸入最快反應速度 1相1輸入 200kHz 使用硬體計數的高速計數器
1相2輸入
2相2輸入 100kHz
絶縁 外部配線與PLC間使用光耦合二極體、變壓器作絶縁
配線長 最長10m
輸入回路驅動電源 DC24V 30mA 由PLC主機供電
模組驅動電源 DC5V 30mA 由PLC主機供電

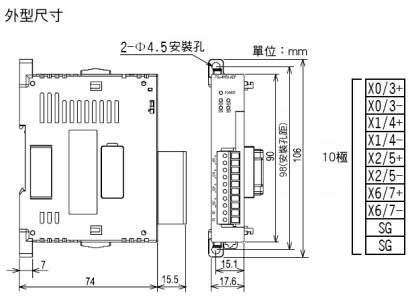

外型尺吋

fx3u外型尺吋
