MITSUBISHI三菱電機-FX3U

FX3U-7DM

FX3U系列

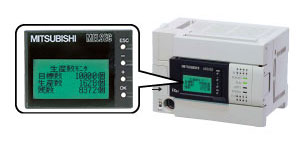

  • 不必配線,可直接安裝於FX3U, FX3UC主機上。
  • 可顯示日文漢字、平假名、片假名。
  • 可監視PLC內部元件的ON/OFF狀態及數值內容、並且可變更現在值。
  • 使用游標件來變更現在值。

規格

項目 功能
首頁(顯示時間) 顯示主機內建萬年曆的現在時間。
選單顯示功能
監視/強制 元件 輸入(X)*1、輸出(Y)、補助繼電器(M)、狀態(S)、資料暫存器(D)、擴充暫存器(R)、擴充檔案暫存器(ER)的監視/強制功能。
使用者自訂元件 最多可自訂4點的資料暫存器(D) [16 /32位元]
錯誤檢查 執行錯誤檢查，顯示錯誤結果。
LANGUAGE 將畫面的顯示語言設定為日語或英語。
螢幕對比的調整 調整螢幕對比 (-5~10)，預設值為0。
時間設定 變更 設定現在時間
顯示 顯示現在時間
密碼驗証 通過密碼驗証
清除元件內容 輸入點(X)*1、輸出點(Y)、補助繼電器(M)、步進點(S)、資料暫存器(D)[16位/32位]、擴充暫存器(R)進行初始化，但是，檔案暫存器(D)除外。
(暫存器內容被清除為0、位元狀態變成OFF)
PLC資訊 確認PLC版本資訊、密碼的設定狀態、使用記憶體的種類和狀態、電池電壓等功能。
顯示掃描時間 顯示掃描時間(最大‧最小‧目前)
FLASH卡的傳送 可以對內建RAM和FLASH記憶體卡匣之間做資料的傳送‧比對

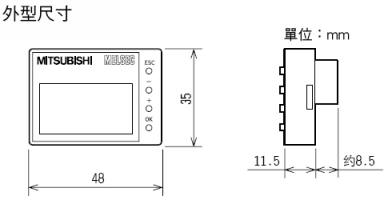

外型尺吋

fx3u外型尺吋
